Basamaklı Sunum Standı Düz ve Köşe Modül Lazer Kesim Çizimi
Ürün Açıklaması

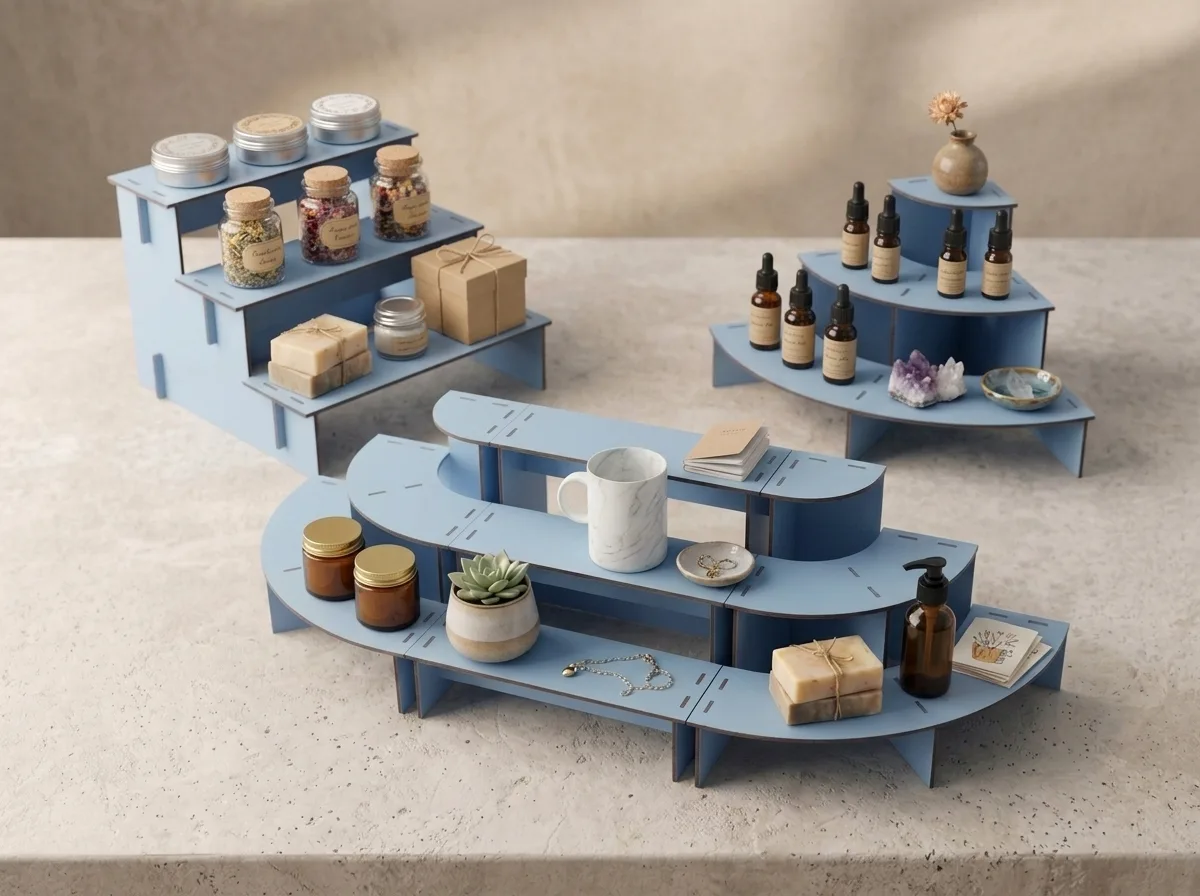

Basamaklı sunum standı, kupa, mum, kozmetik, figür ve el yapımı ürünleri üç kademede sergilemek için tasarlanmış modüler bir lazer kesim projesidir. Paket düz modül ve çeyrek daire köşe modül olmak üzere iki ayrı DXF çizimi içerir. Modüller yan yana konduğunda raflar aynı hizada devam eder; böylece düz, L şeklinde, yarım daire veya uzun tezgah düzenleri kurulabilir.
Modüller ve ölçüler
| Modül | Ölçü (G x D x Y) | Raflar | Parça sayısı | Gereken levha |
|---|---|---|---|---|

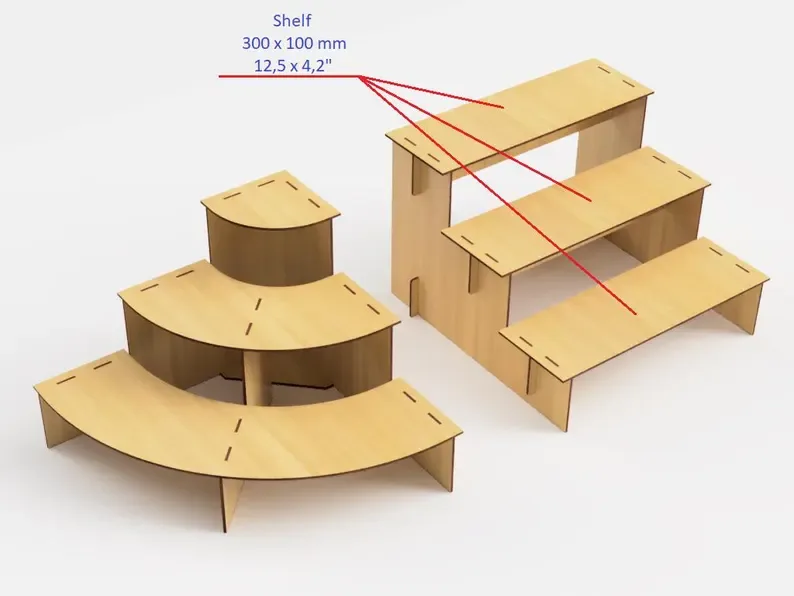

| Düz modül | 300 x 300 x 198 mm | 3 adet 300 x 100 mm | 9 | 605 x 488 mm |
| Köşe modül | 300 x 300 x 198 mm (çeyrek daire) | Çeyrek disk ve 2 çeyrek halka, 100 mm genişlik | 7 | 573 x 641 mm |
Raf yükseklikleri her iki modülde aynıdır: yaklaşık 68, 133 ve 198 mm.
Hangi düzenler kurulabilir?
- Tek düz modül: klasik üç basamaklı stand

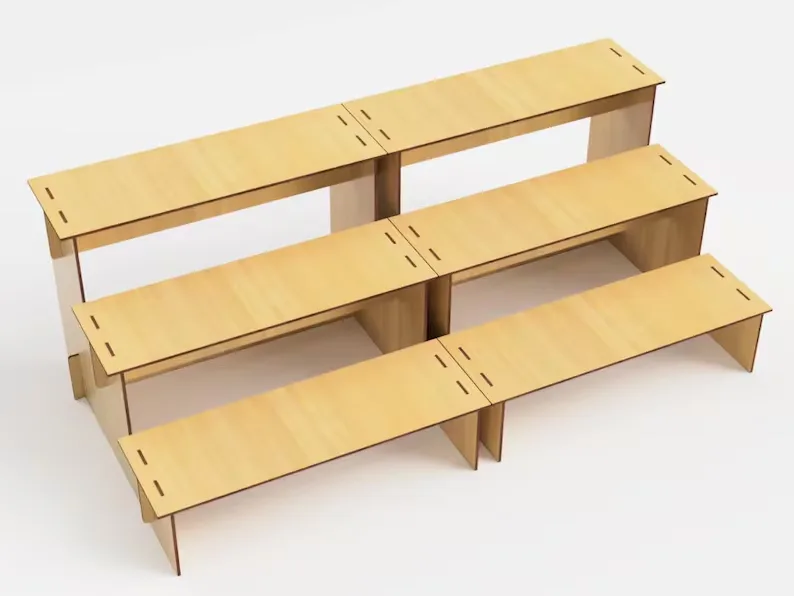

- İki düz modül yan yana: 600 mm genişliğinde uzun stand

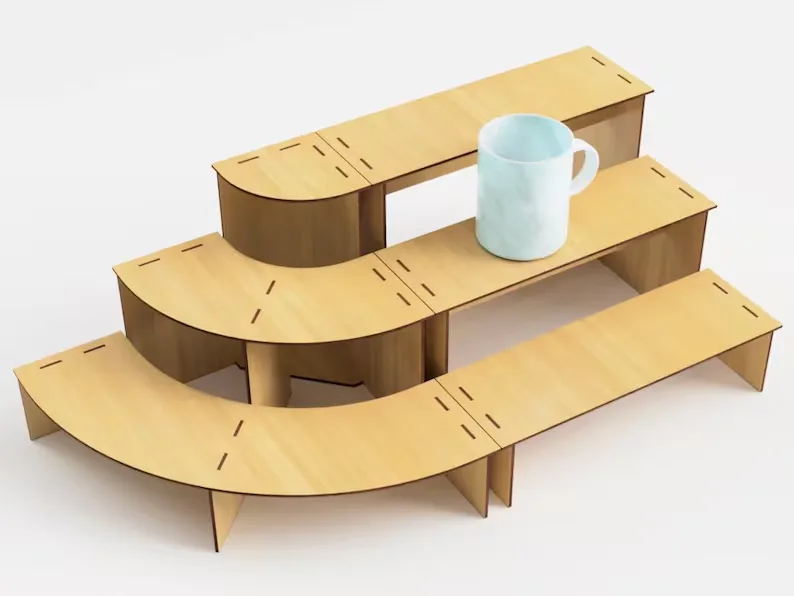

- Düz ve köşe modül birlikte: L şeklinde köşe standı

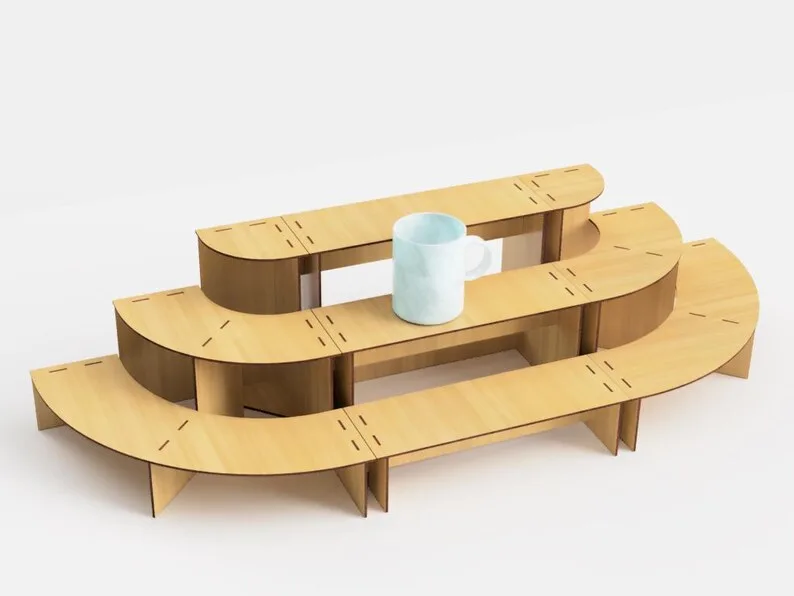

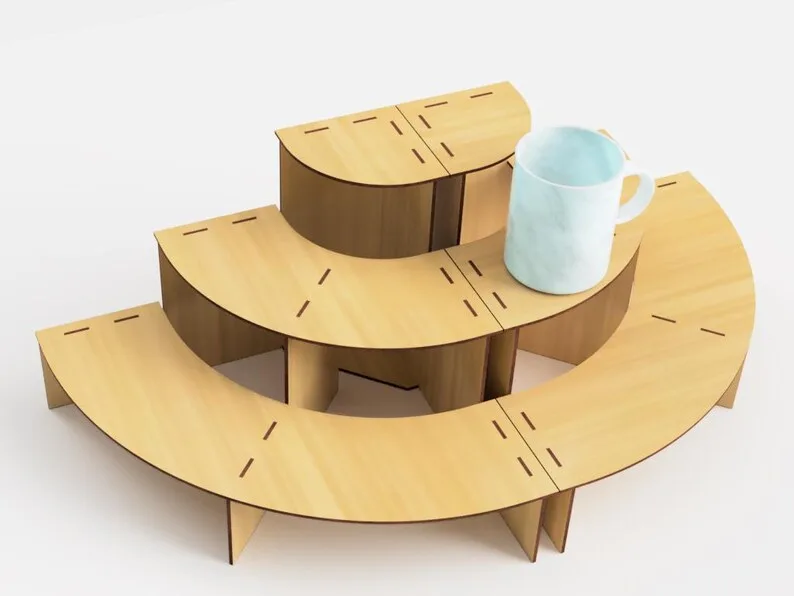

- İki köşe modül ve aradaki düz modüller: yarım daire veya oval sunum standı

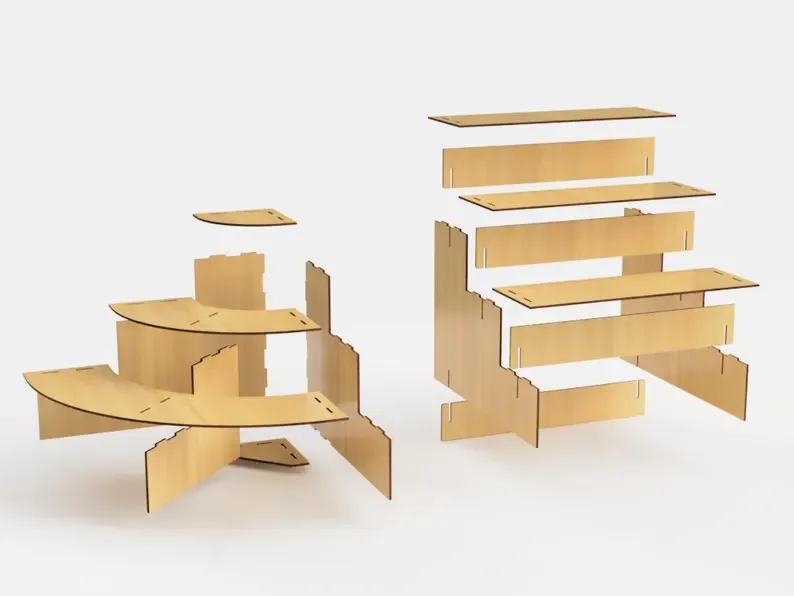

Nasıl monte edilir?

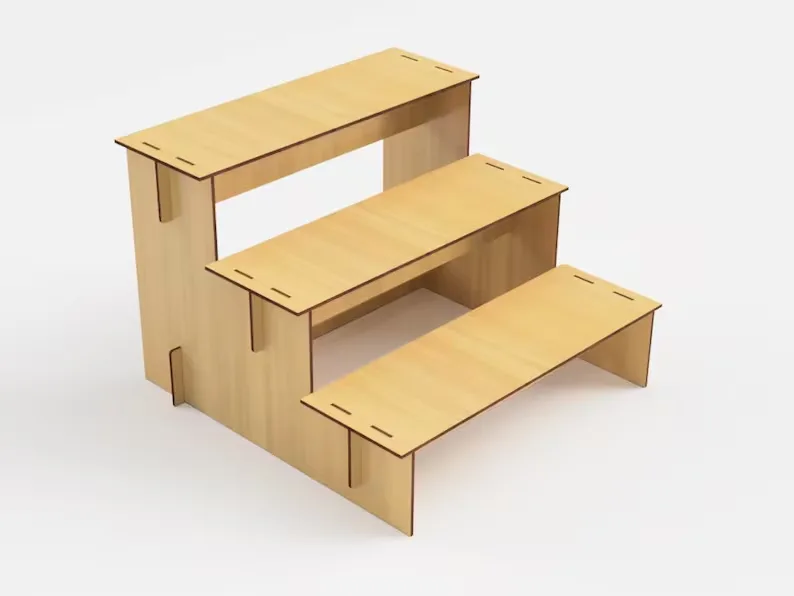

Düz modül
- İki yan paneli dik tutun ve zemin çubuğunu panellerin alt yarıklarına geçirin.
- Etek tahtalarını yukarıdan panellerdeki yarıklara indirin.
- Rafları panel tırnaklarına oturtun.

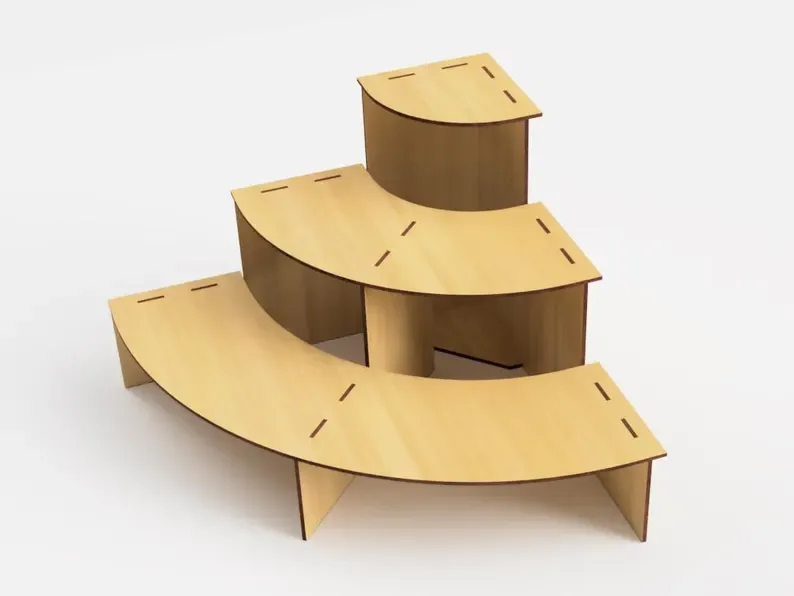

Köşe modül
- A duvarının uç tırnaklarını B duvarındaki yuvalara geçirerek L köşe oluşturun.
- İki duvarı zemin plakasındaki yuvalara oturtun ve üst çeyrek diski takın.
- Çapraz duvarı yerleştirip orta ve alt rafları tırnaklara oturtun.
Paket içeriği
- Düz modül ve köşe modül için ayrı DXF kesim dosyaları
- Her modül için kesim önizleme görseli (PNG)
- Ölçü, parça listesi ve montaj sırasını içeren açıklama dosyası
Kesim notları
- Malzeme: 2.8 mm MDF
- Yuva genişliği: 2.78 mm, sıkı geçme için ayarlıdır
- Farklı kalınlıkta malzeme kullanacaksanız yuvaları malzemenize göre düzenleyin
Sık sorulan sorular
Hangi malzemeyle kesilir?
Çizim 2.8 mm MDF için hazırlanmıştır. Aynı kalınlıktaki kontrplak ile de kullanılabilir.
Montaj için tutkal gerekir mi?
Hayır. Tüm parçalar tırnak, yuva ve yarım geçme sistemiyle birbirine bağlanır.
Modülleri birbirine bağlamak gerekir mi?
Modüller yan yana durur, rafları aynı yükseklikte devam eder. Sabit kullanım için alttan çift taraflı bant uygulanabilir.
Dosyalar hangi programlarda açılır?
DXF dosyaları LightBurn, RDWorks, CorelDRAW, AutoCAD ve Inkscape gibi programlarda açılabilir.
