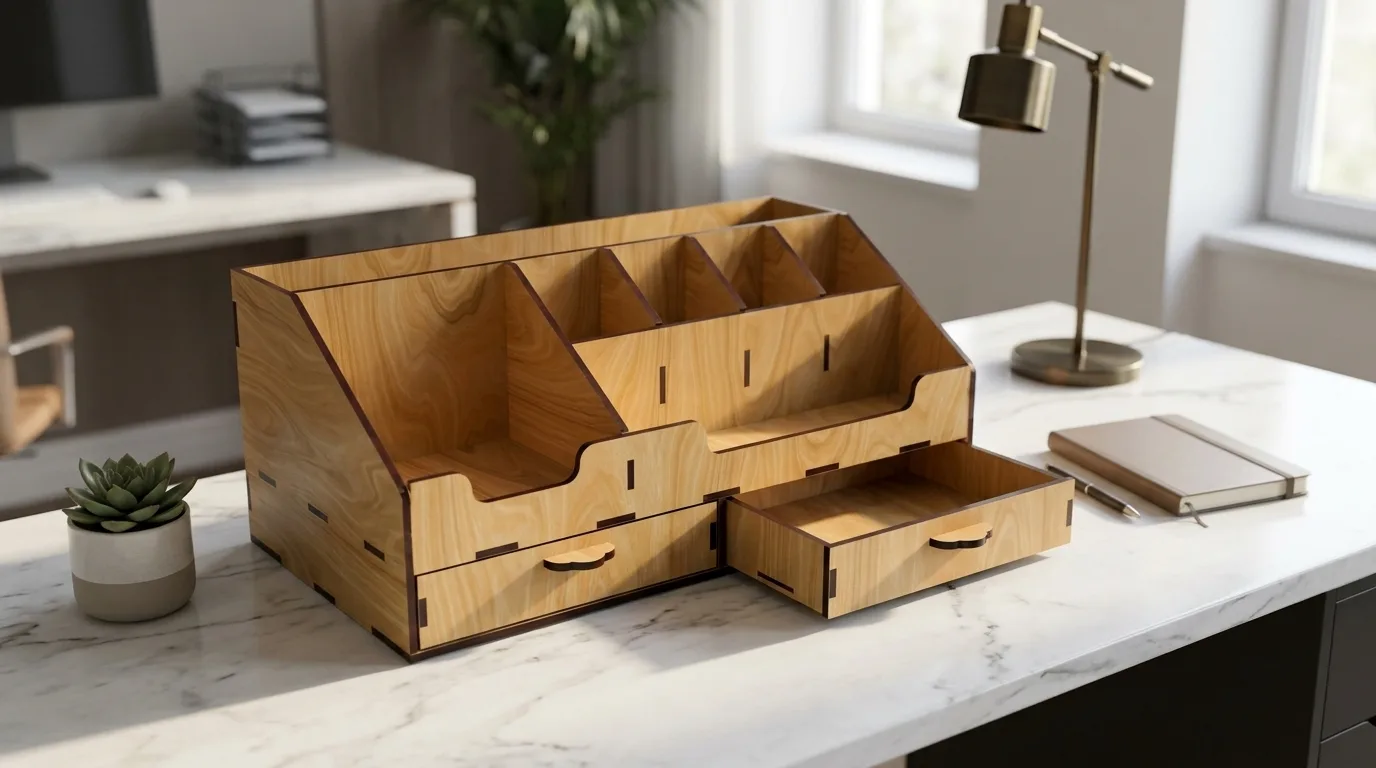

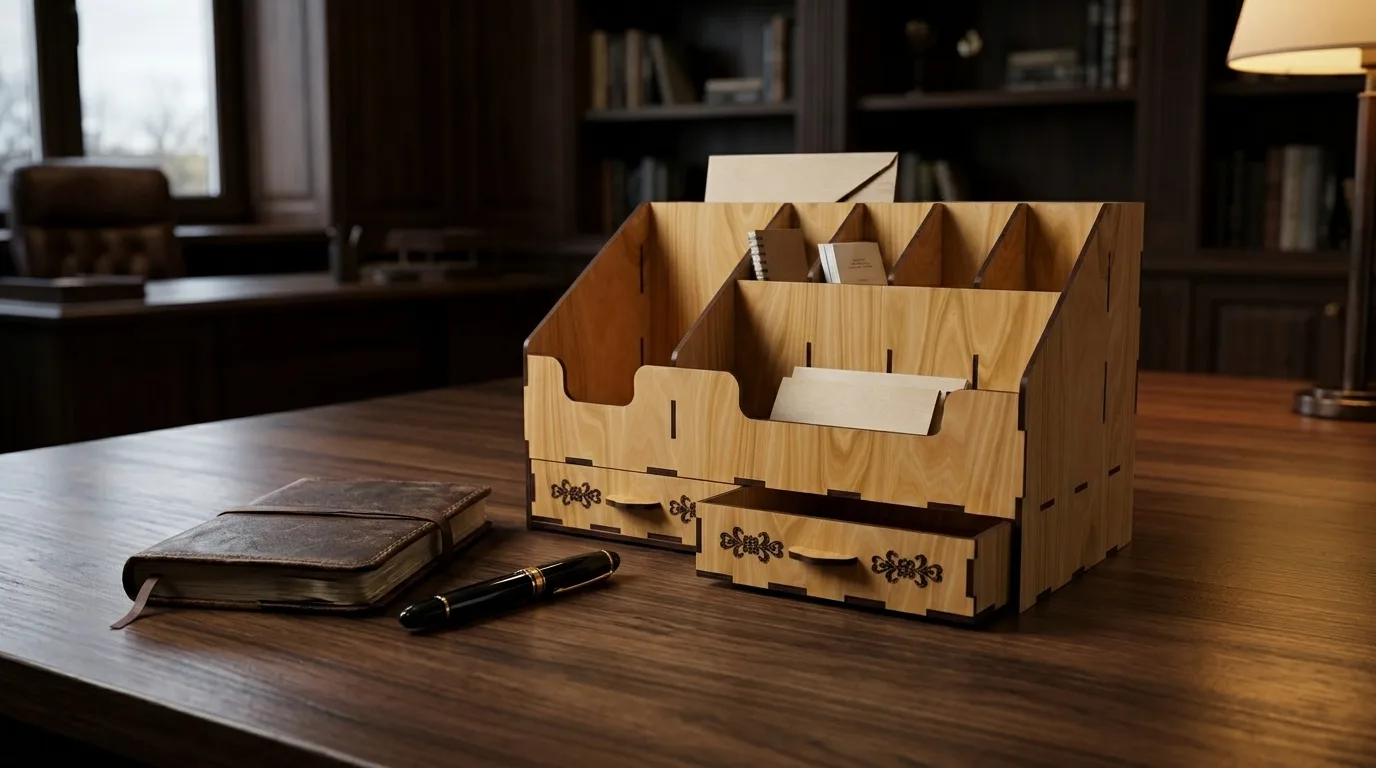

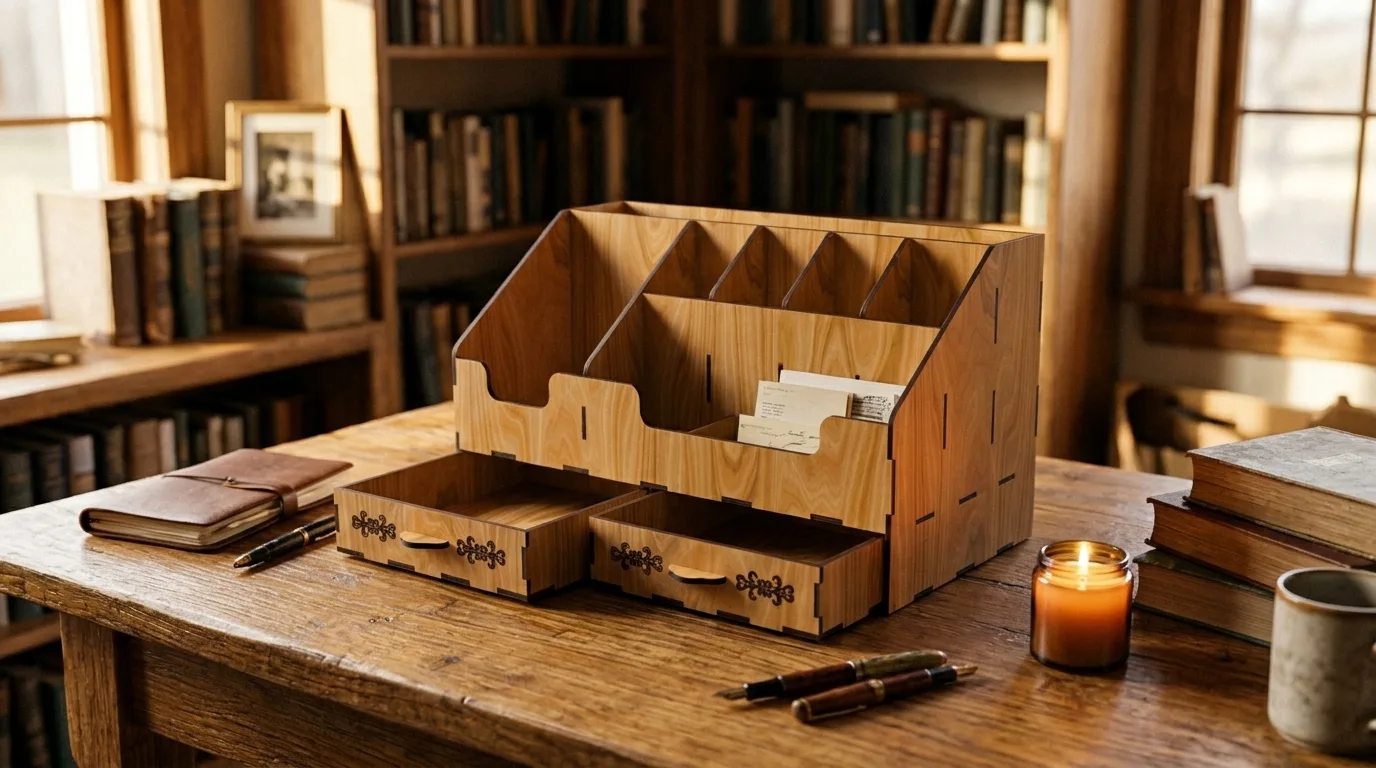

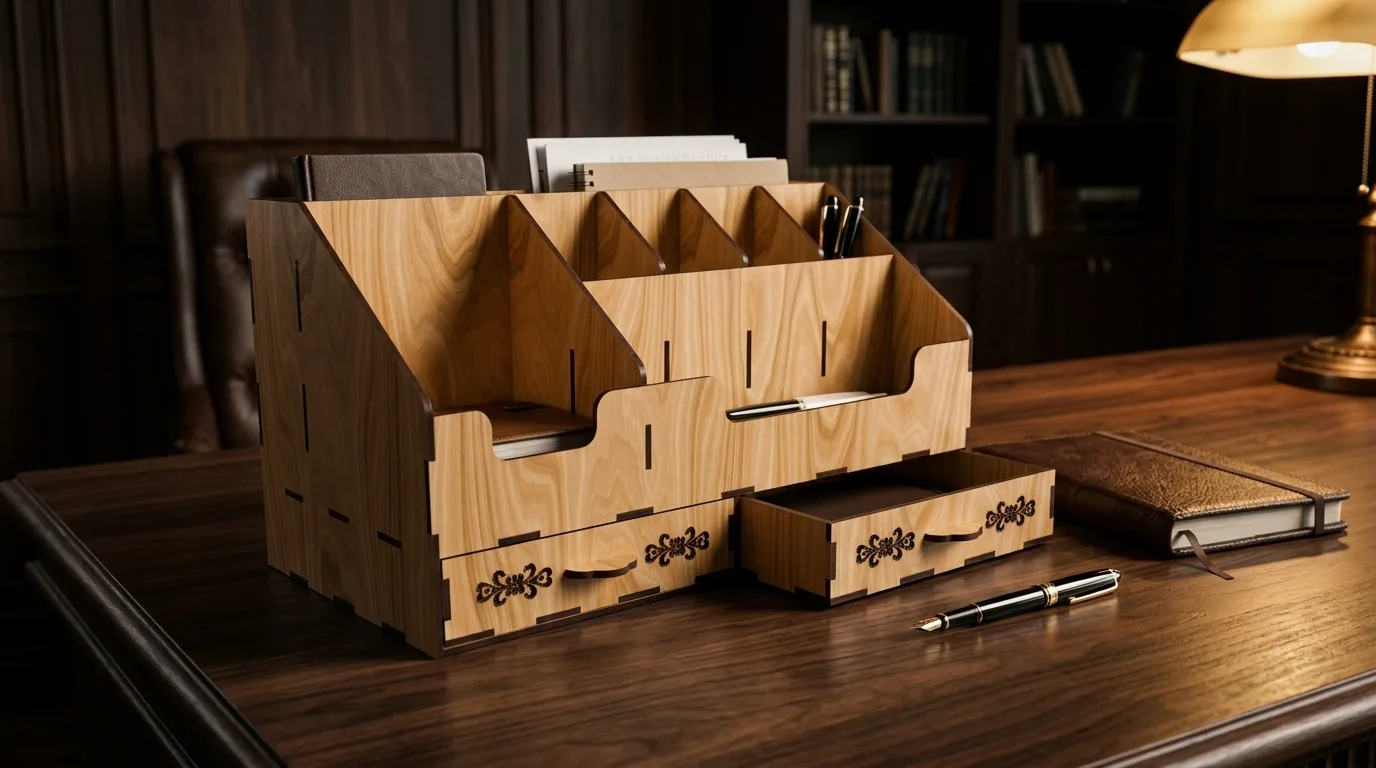

Çekmeceli Eğimli Masaüstü Düzenleyici, kalem, makyaj malzemesi, kırtasiye ve küçük eşyalar için tasarlanmış, iki çekmeceli ve çok gözlü bir lazer kesim dosya paketidir. Pakette 3 farklı boy vardır ve her boy hem 3 mm hem 4 mm malzeme için ayrı hazırlanmıştır. Toplam 6 DXF dosyası, parça grupları ve isimleriyle birlikte gelir.

Önemli bilgi: Ürün görselleri modelin genel görünümünü göstermek içindir. Teslim edilen çizimlerde çekmece önü kazıması, kulp şekli ve bazı küçük tasarım detayları görsellerden farklılık gösterebilir. Gövde yapısı, göz düzeni ve ölçüler görseldeki modelle uyumludur.

Pakette neler var?

• 6 ayrı DXF dosyası: küçük, orta ve büyük boy için 3 mm ve 4 mm sürümleri
• Her dosyada ürünün tüm parçaları (25 parça) tek levhada
• Parçalar gruplara ayrılmış katmanlarda: iskelet, ara bölmeler, sol çekmece, sağ çekmece
• Her parçanın adı ve dosya başında ürün boyutu ile malzeme kalınlığı yazılı
• Kesim önizlemeleri (PNG) ve montaj sırasını anlatan BENIOKU dosyası

Boyutlar ve malzeme

3 mm dosyalar 2.8 mm, 4 mm dosyalar 4.0 mm kalınlığındaki malzemeye göre çizilmiştir. Kesim payı eklenmemiştir, yuvalar sıkı geçme için malzemeden 0.02 mm dar tutulmuştur.

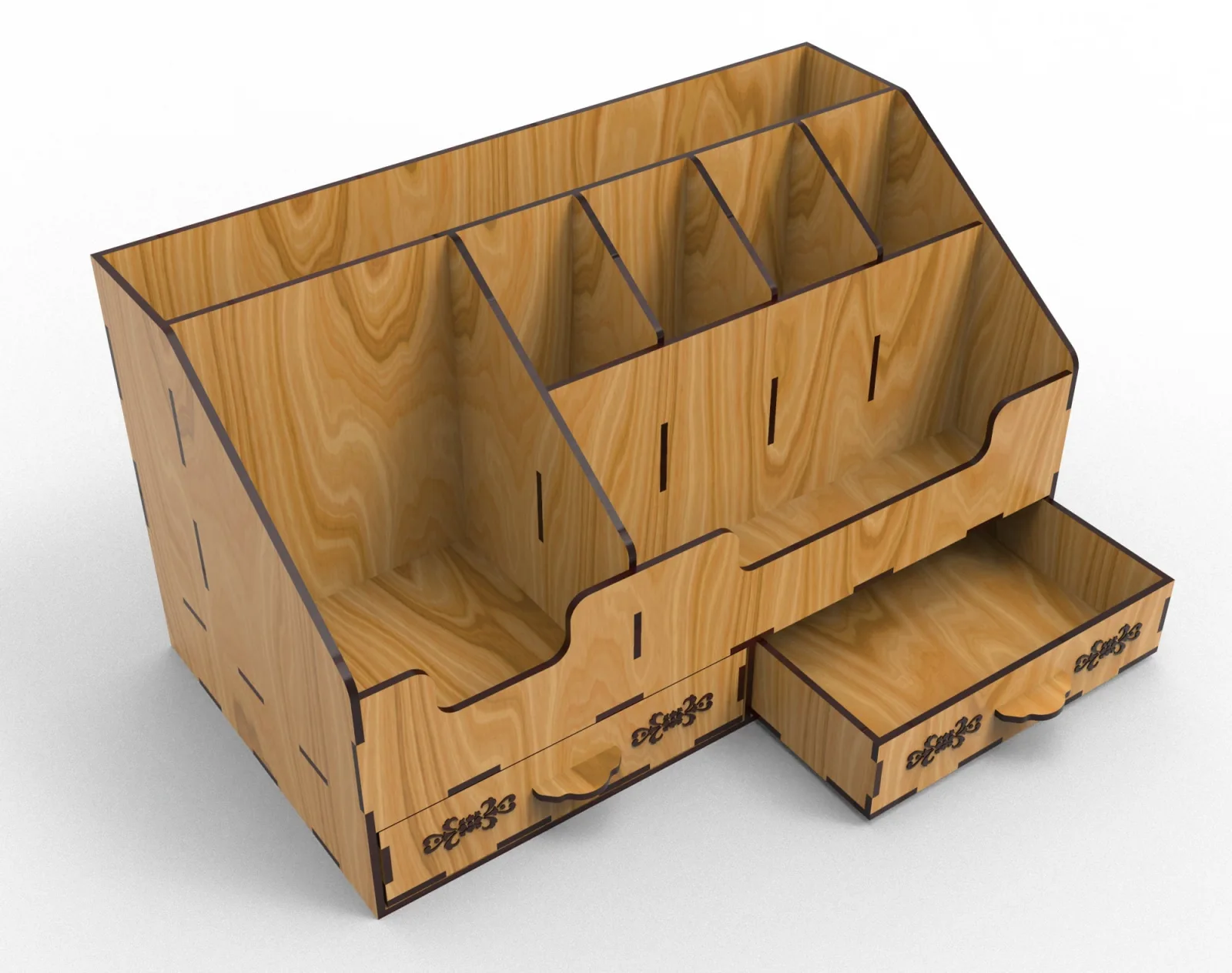

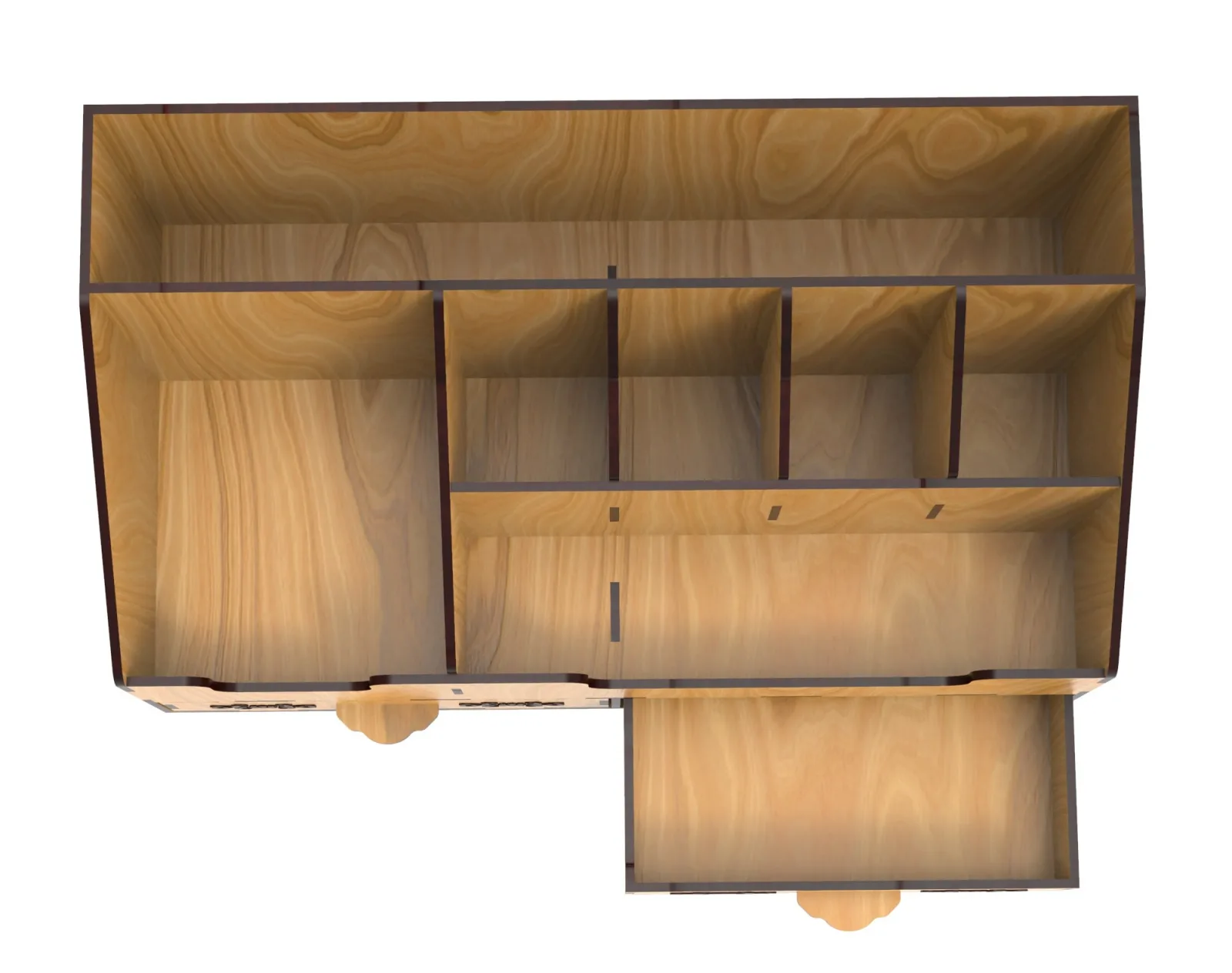

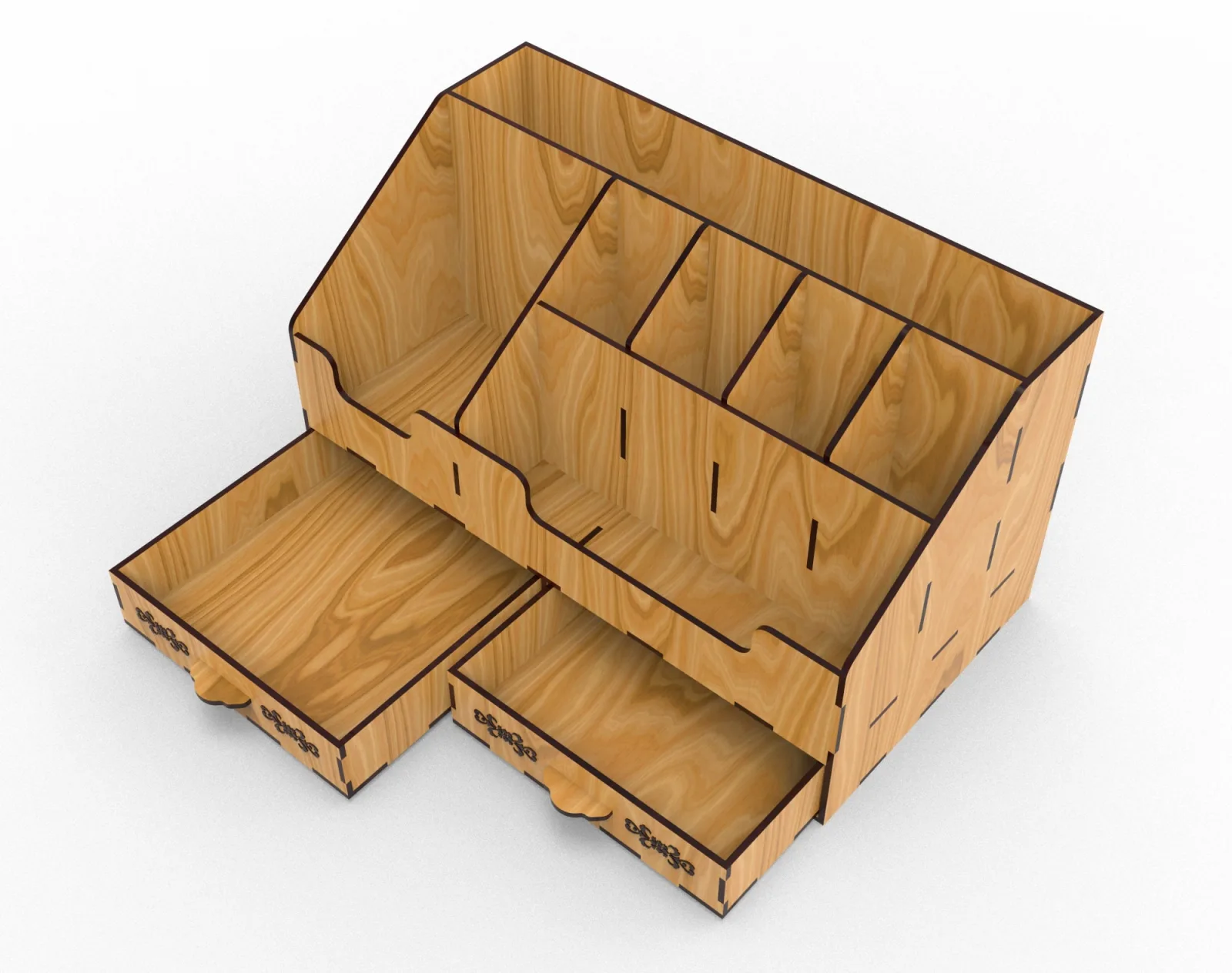

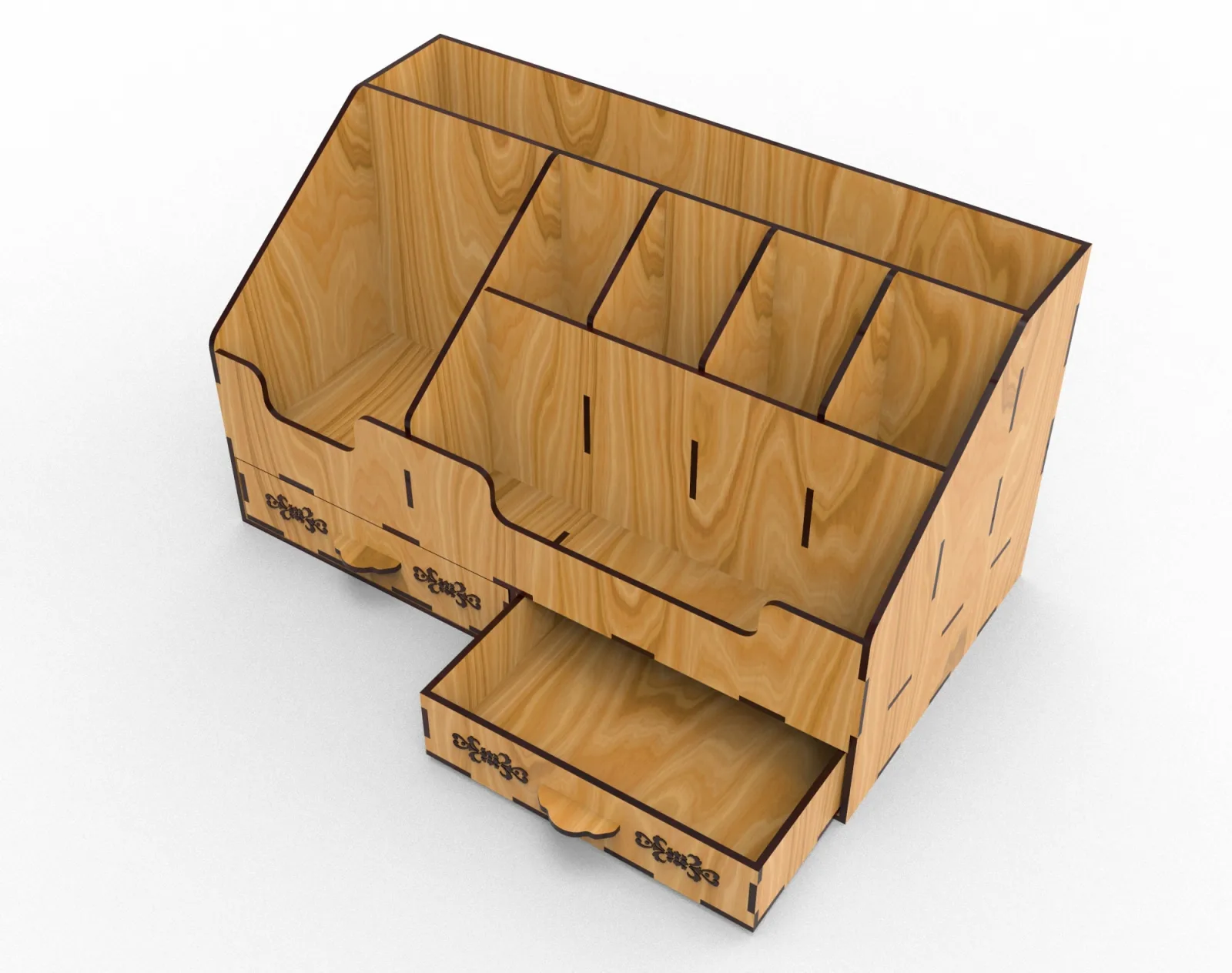

Ürünün bölümleri

• Arkada boydan boya uzun göz
• Solda geniş ve derin büyük göz
• Sağda 4 adet kalemlik gözü ve önünde alçak bir göz
• Önde dalgalı kenarlı ön duvar
• Altta iki adet sürgülü çekmece, ahşap kulplu ve kazıma süslemeli

DXF dosyası nasıl düzenlenmiş?

Her DXF dosyasında parçalar dört grup halinde ayrı katmanlarda yer alır: İSKELET, ARA BÖLMELER, ÇEKMECE 1 ve ÇEKMECE 2. Kesim çizgileri kırmızı, kazıma çizgileri siyahtır. Parça adları ve başlıklar yeşil etiket katmanındadır ve kesilmez. Ayrıca her parça kendi adıyla DXF grubu olarak kaydedilmiştir.

Montaj nasıl yapılır?

Taban ve ara tablayı sol yan panele takın, çekmece ara bölmesini ve arka duvarı yerleştirin. Ön duvar, arka bölme, uzun bölme, orta duvar ve küçük bölmeleri ara tablaya geçirin, ardından sağ yan paneli kapatın. Çekmeceleri kurup kulpları takın ve gövdeye sürün. Gövde tutkalsız birleşir, sağlamlık için az miktarda ahşap tutkalı kullanılabilir.

Sıkça Sorulan Sorular

Hangi dosyayı kullanmalıyım?

Malzemeniz 3 mm ise 3mm adlı dosyayı, 4 mm ise 4mm adlı dosyayı seçin. Boyu ihtiyacınıza göre küçük, orta veya büyük olarak belirleyin.

Çizimler görselle birebir aynı mı?

Gövde, göz düzeni ve ölçüler aynıdır. Çekmece önü süslemesi ve kulp şekli gibi küçük detaylarda farklılıklar olabilir.

Çekmeceler rahat çalışıyor mu?

Evet. Çekmece çevresinde boşluk bırakılmıştır ve tüm parçalar 3D sanal montajla kontrol edilmiştir. Çekmeceler takılmadan açılıp kapanır.

Etiket yazıları da kesilir mi?

Hayır. Parça adları yeşil etiket katmanındadır ve yazdırılmaz olarak işaretlidir. Yine de kesimden önce bu katmanı kapatmanız önerilir.

Hangi lazer yazılımlarında açılır?

DXF dosyaları LightBurn, RDWorks, LaserGRBL, CorelDRAW ve AutoCAD gibi yazılımlarda açılır.
