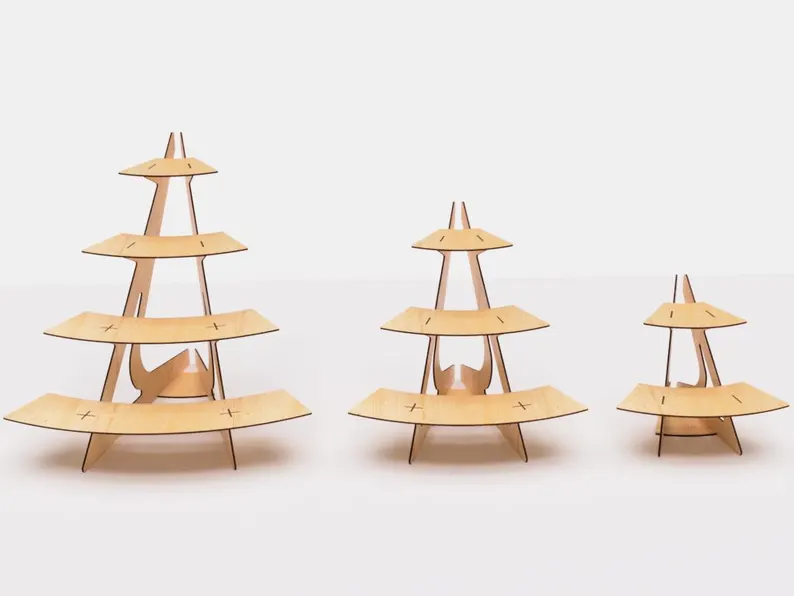

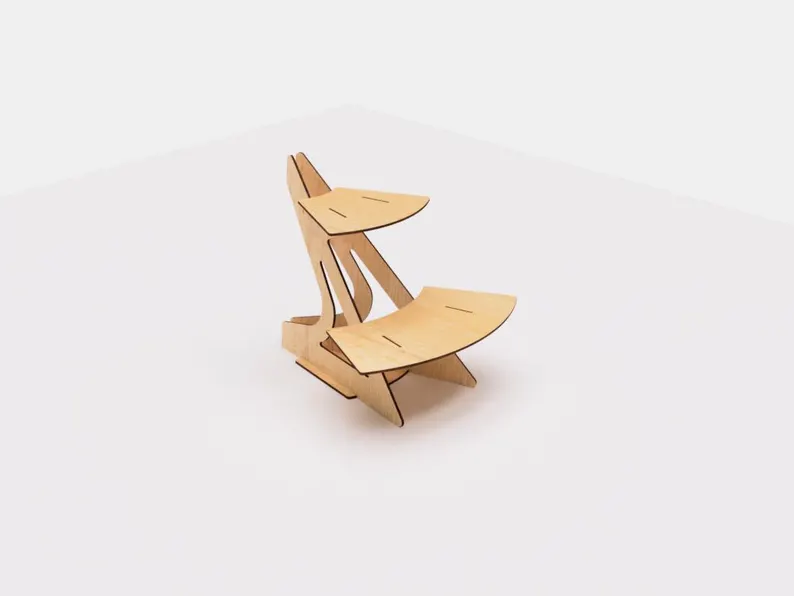

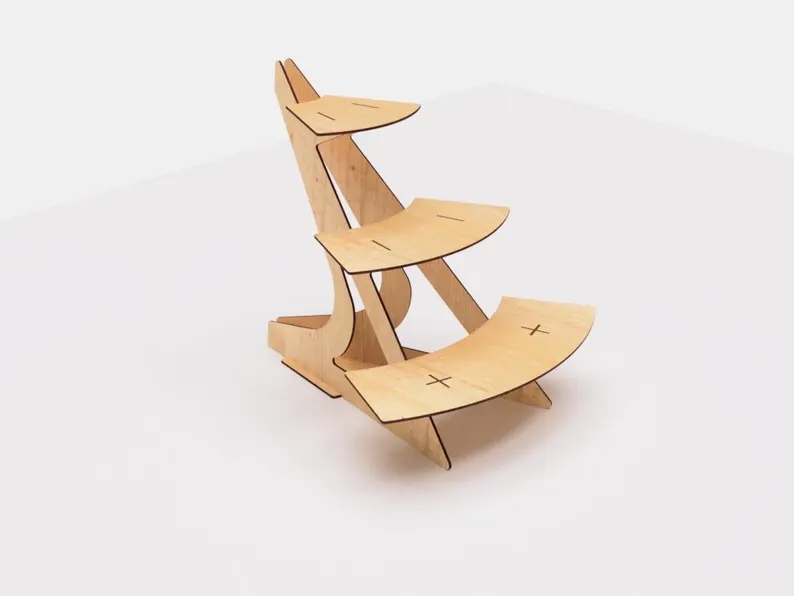

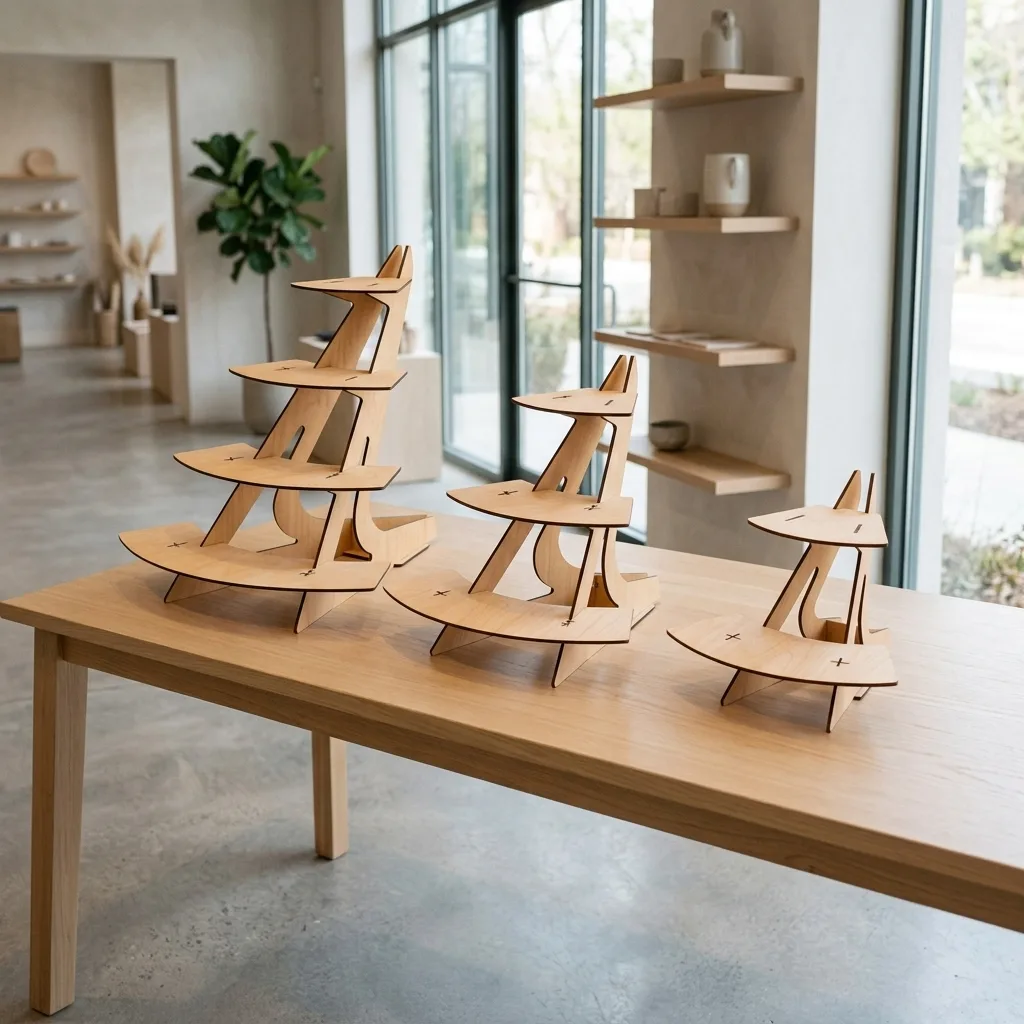

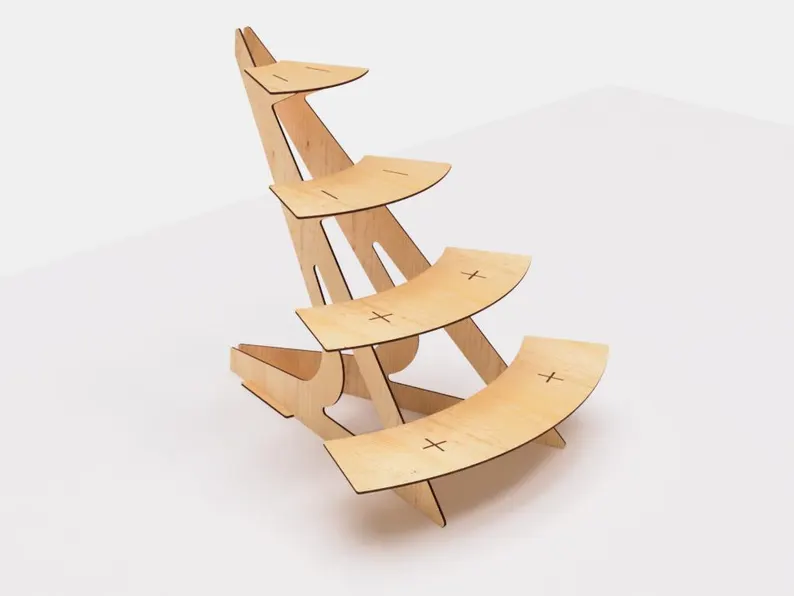

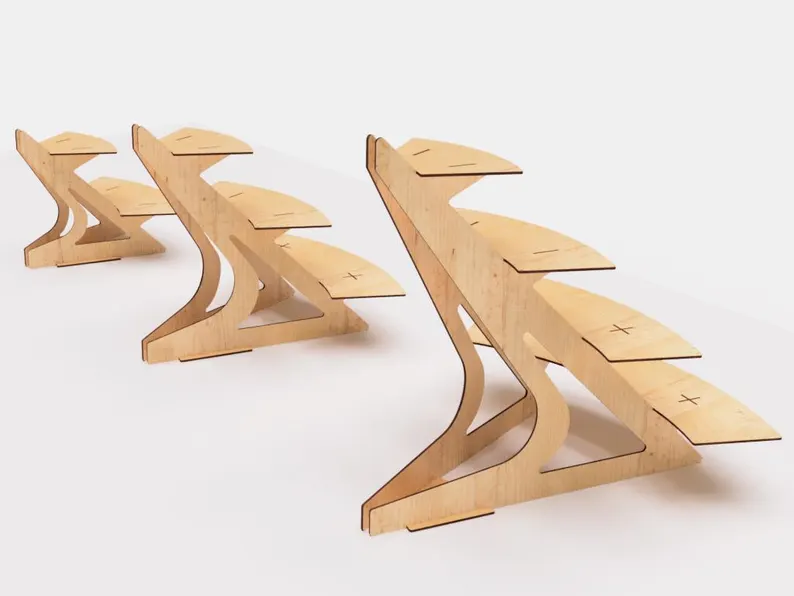

Kademeli figür rafı, figür, mini oyuncak, maket ve küçük koleksiyon parçalarını basamaklı şekilde sergilemek için tasarlanmış bir lazer kesim projesidir. Çizim 2.8 mm MDF için hazırlanmıştır ve 2, 3 ve 4 raflı olmak üzere üç farklı boy içerir.

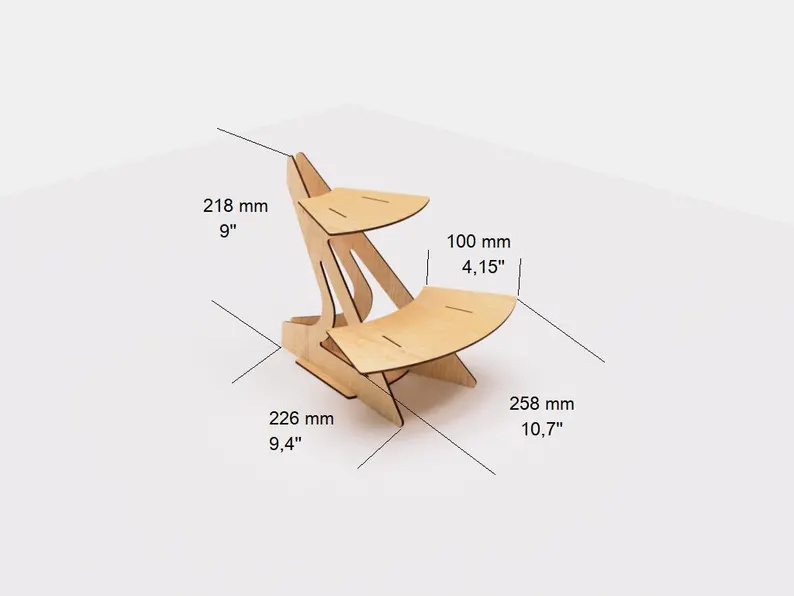

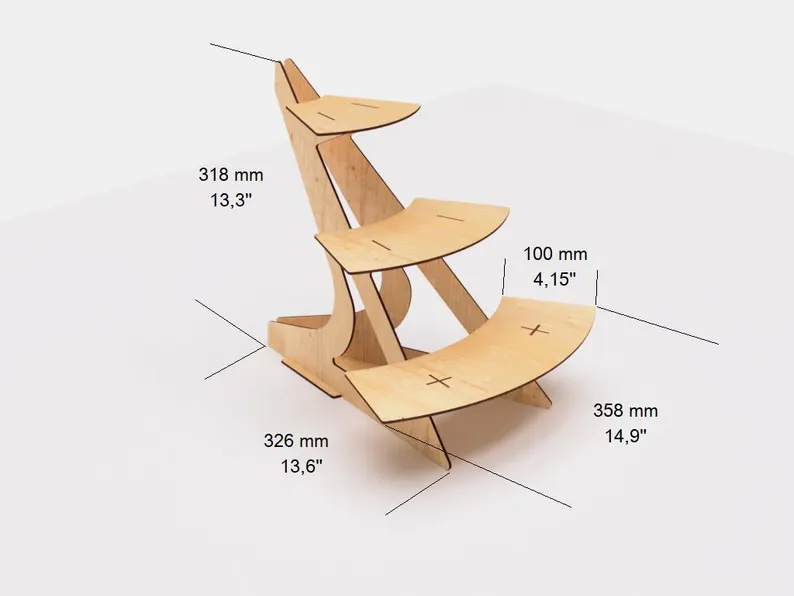

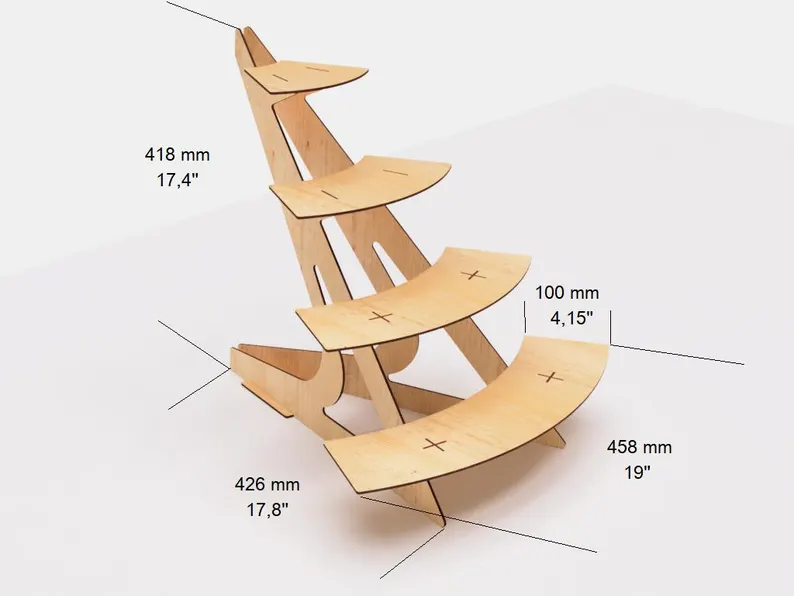

Boylar ve ölçüler

Nasıl monte edilir?

Raf tamamen tırnaklı geçme sistemiyle birleşir, tutkal veya vida gerekmez.

1. Taban plakasını zemine koyun ve iki yan panelin alt tırnaklarını plakadaki yuvalara geçirin.
2. Büyük ve orta boyda, alt rafların altına gelen destek kanatlarını panel dişlerine yarım geçmeyle takın.
3. Rafları en alttan başlayarak yerleştirin. Panel tırnakları raflardaki yuvalara oturur.

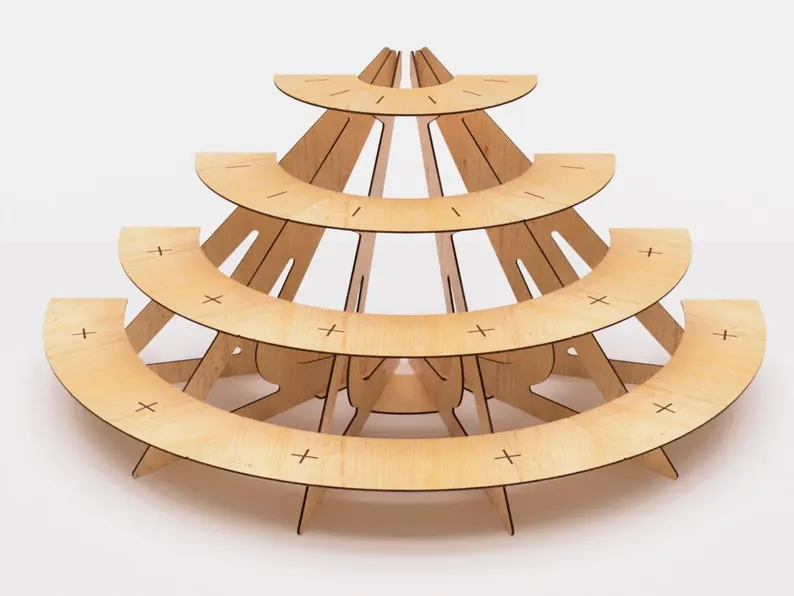

Yarım daire sergi standı yapılabilir mi?

Evet. Her raf birimi 60 derecelik bir dilimdir. Aynı boydan üç birim yan yana dizildiğinde 180 derecelik yarım daire şeklinde geniş bir sergi standı elde edilir. Büyük boyda bu düzen yaklaşık 916 mm genişliğe ulaşır.

Paket içeriği

• Üç boy için ayrı DXF kesim dosyaları
• Kesim önizleme görselleri (PNG)
• Montajlı 3D modeller (STEP ve STL)
• Ölçü, parça listesi ve montaj sırasını içeren açıklama dosyası

Kesim notları

• Malzeme: 2.8 mm MDF (çift yüz boyalı MDF ile test edilecek şekilde hazırlandı)
• Yuva genişliği: 2.78 mm, sıkı geçme için ayarlıdır
• Farklı kalınlıkta malzeme kullanacaksanız yuvaları malzemenize göre düzenleyin

Sık sorulan sorular

Hangi malzemeyle kesilir?

Çizim 2.8 mm MDF için hazırlanmıştır. Aynı kalınlıktaki kontrplak ile de kullanılabilir.

Montaj için tutkal gerekir mi?

Hayır. Tüm parçalar tırnak ve yuva sistemiyle birbirine geçer.

Raflar ne kadar yük taşır?

Figür, mini oyuncak ve hafif dekor objeleri için uygundur. Ağır cam veya seramik objeler için önerilmez.

Dosyalar hangi programlarda açılır?

DXF dosyaları LightBurn, RDWorks, CorelDRAW, AutoCAD ve Inkscape gibi programlarda açılabilir.
