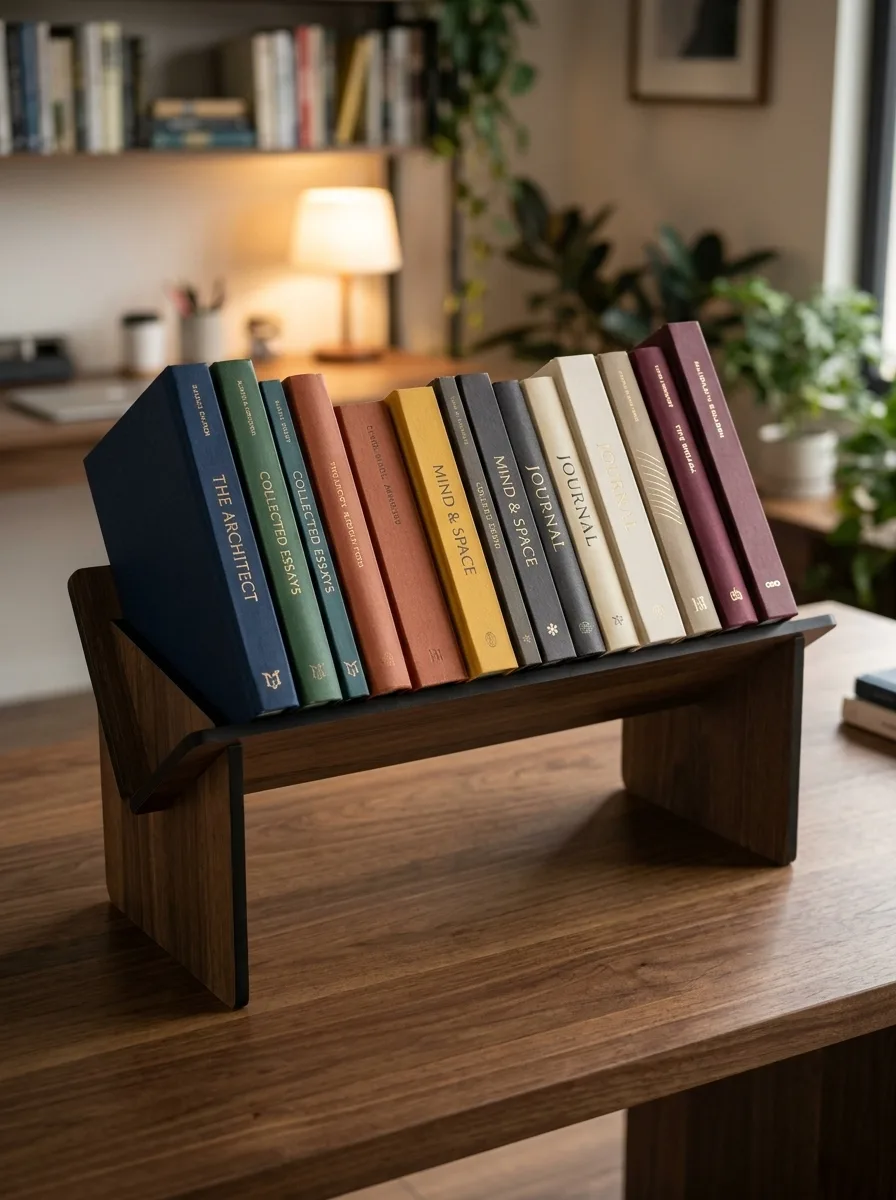

Bu çizim, masa üstünde kitapları hafif geriye yaslanmış tutan, dört parçalı ve tutkalsız geçmeli bir lazer kesim kitap tutucudur. İki yan panel, eğik raf ve rafa dik arkalıktan oluşur; raf eğimi için 15, 20, 25, 30, 35, 40 ve 45 derece olmak üzere yedi ayrı sürüm paketlenmiştir.

Hangi açı seçilmeli?

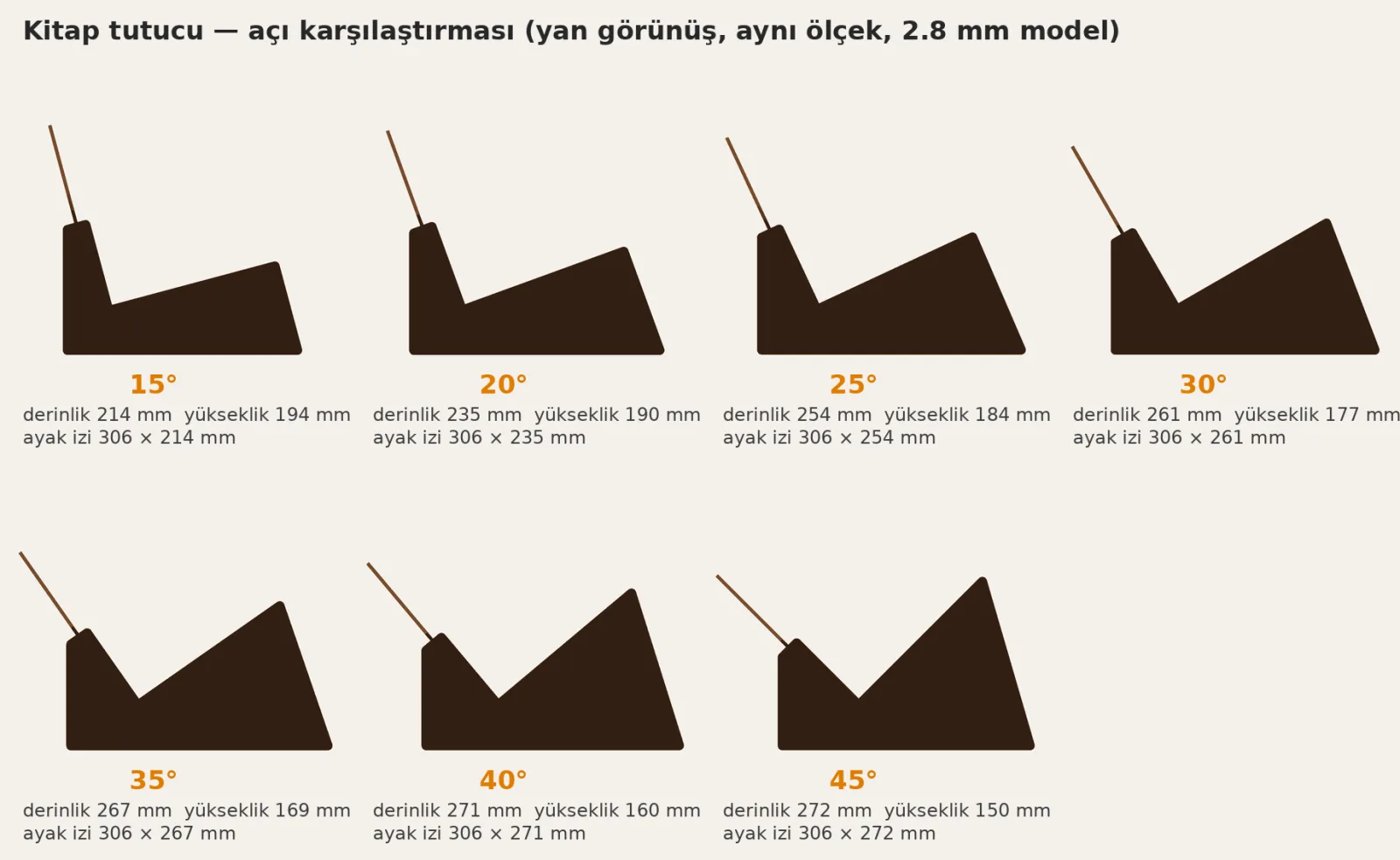

20 ve 25 derece günlük kullanım için en dengeli seçenektir: kitap sırtları rahat okunur, kitaplar öne devrilmez ve ürün masada fazla yer kaplamaz. 15 derece neredeyse dik bir kitaplık görünümü verir. 30 ile 45 derece arası açılar vitrin ve sergi görünümü içindir; açı büyüdükçe ürün alçalır ve derinleşir. Paketteki aci_karsilastirma.png dosyasında yedi açının yan görünüşü aynı ölçekte ve ölçüleriyle yan yana verilmiştir.

Ölçüler

Yan paneller arası iç uzunluk 300 mm, rafın kullanılabilir derinliği 150 mm, arkalık yüksekliği raf üstünden 170 mm olup tüm açılarda aynıdır. Yuva genişlikleri 2.8 mm malzemede 2.78 mm, 4 mm malzemede 3.98 mm, çift kat 2.8 mm malzemede 5.58 mm olarak çizilmiştir.

Paket içeriği

• Yedi açı klasörü; her birinde 2.8 mm, 4 mm ve çift kat 2.8 mm için ayrı DXF ve numaralı kesim önizlemesi

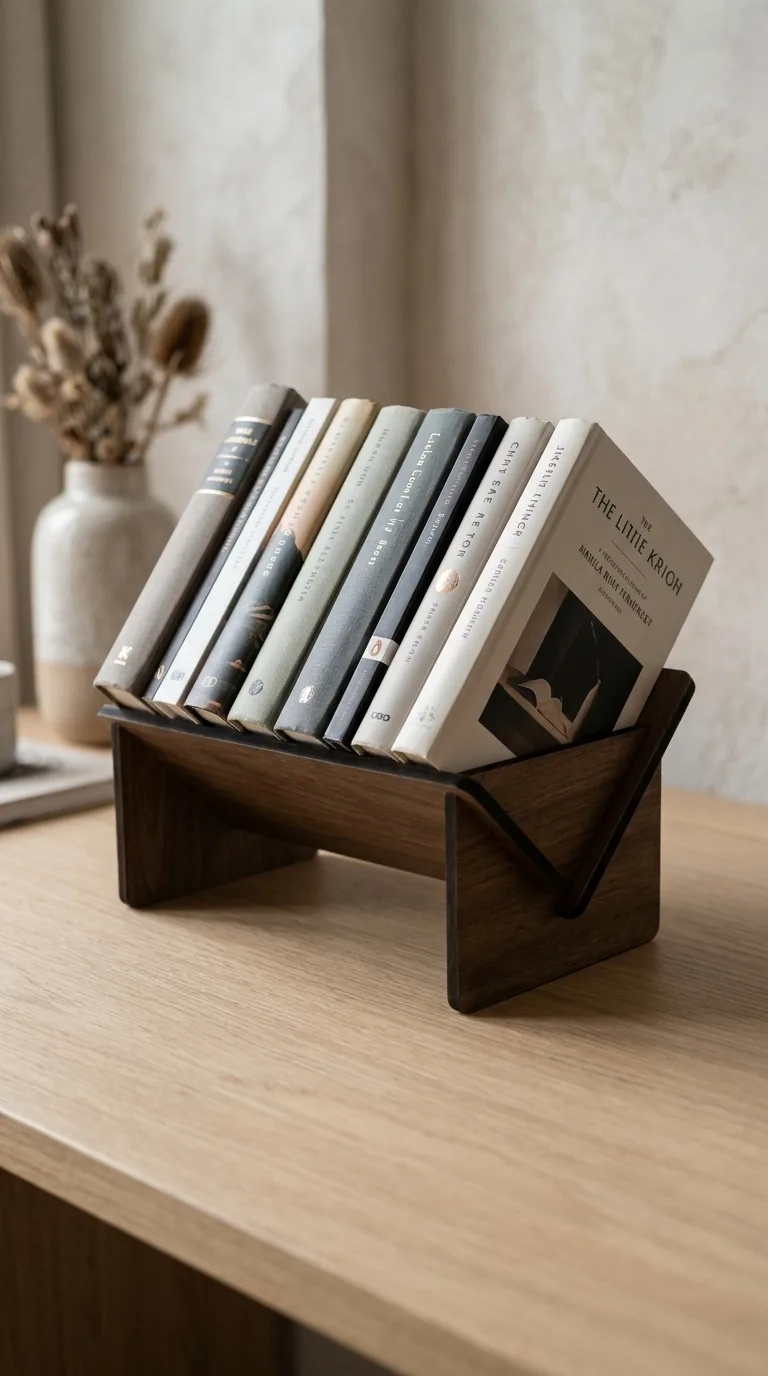

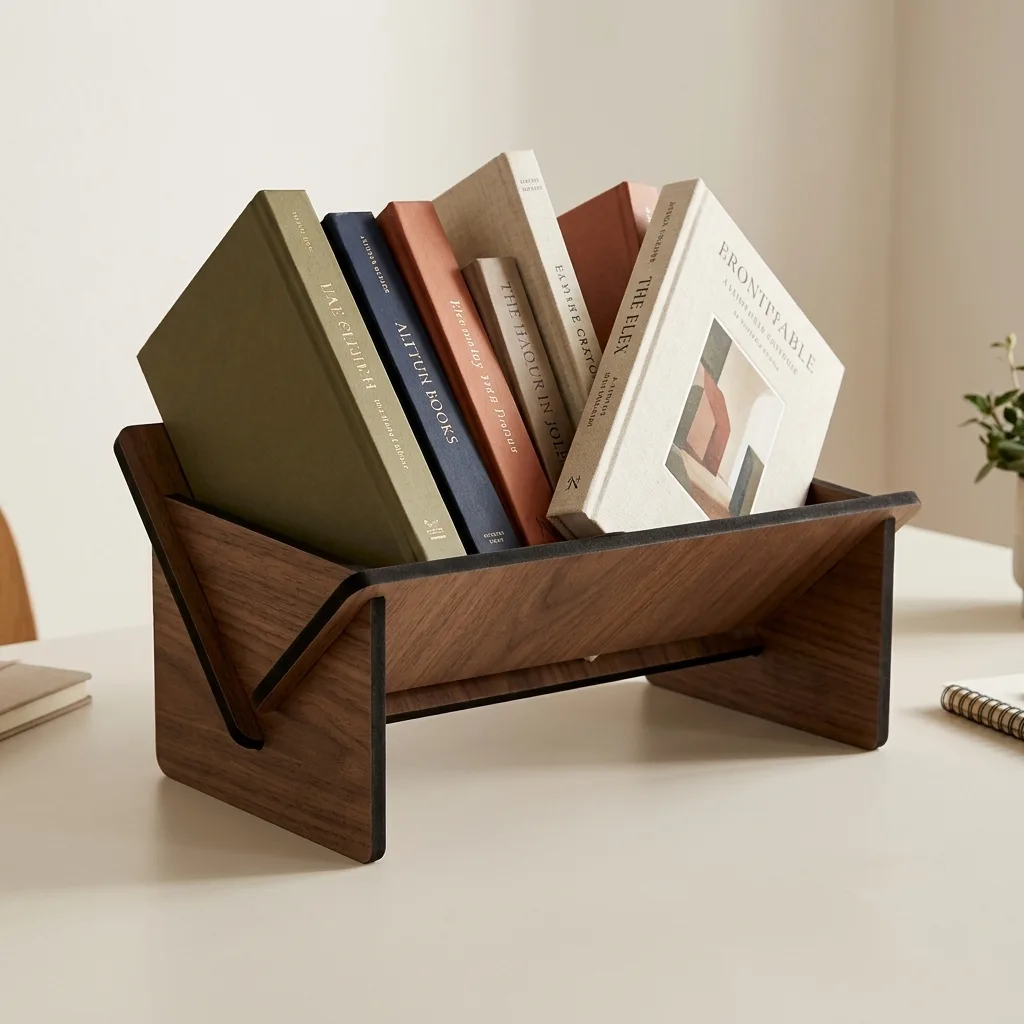

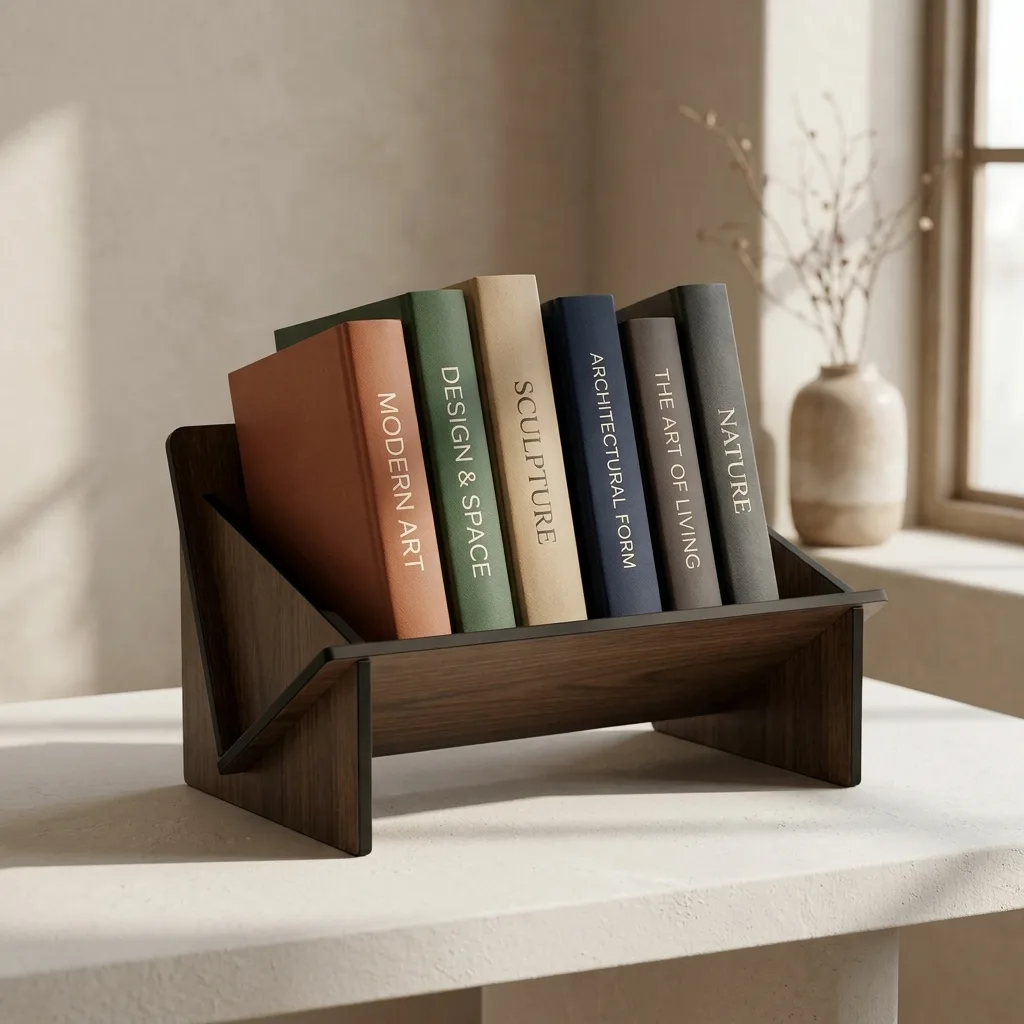

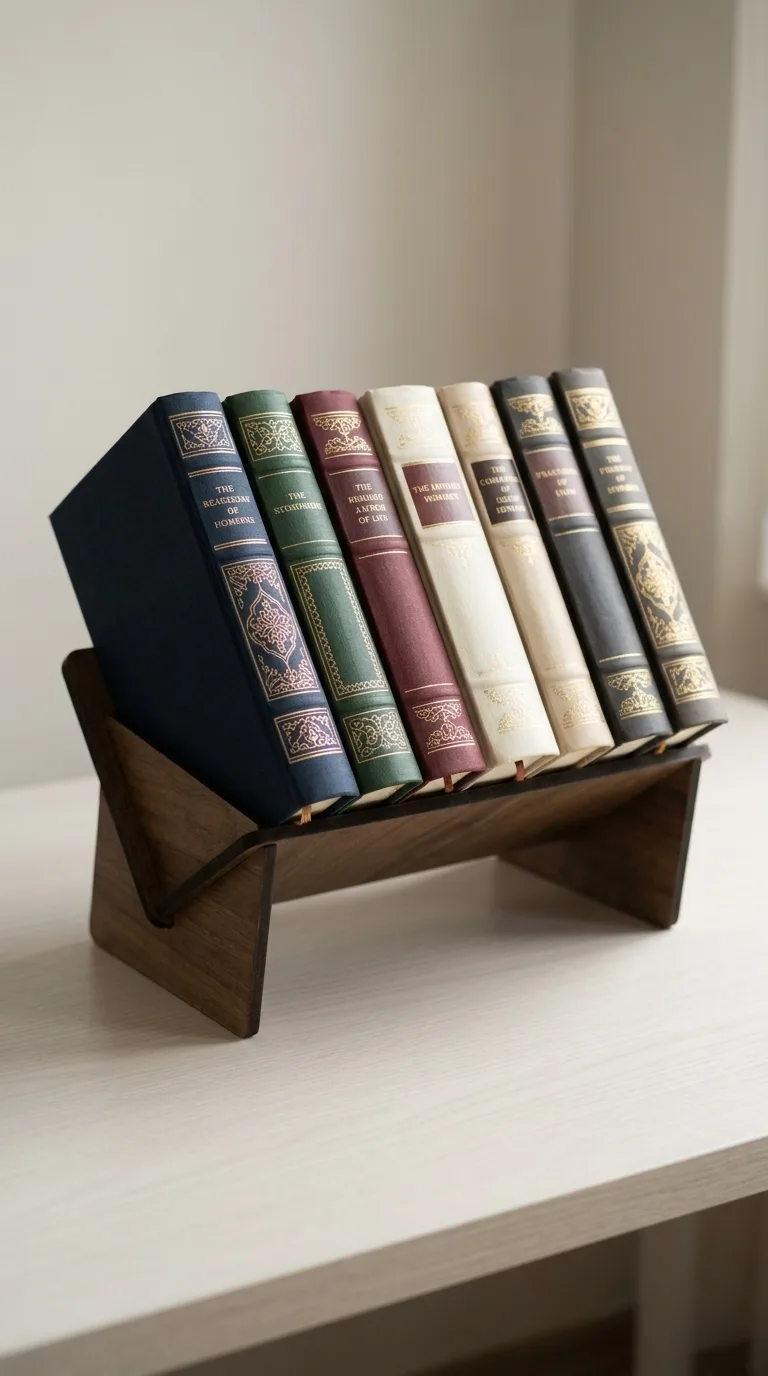

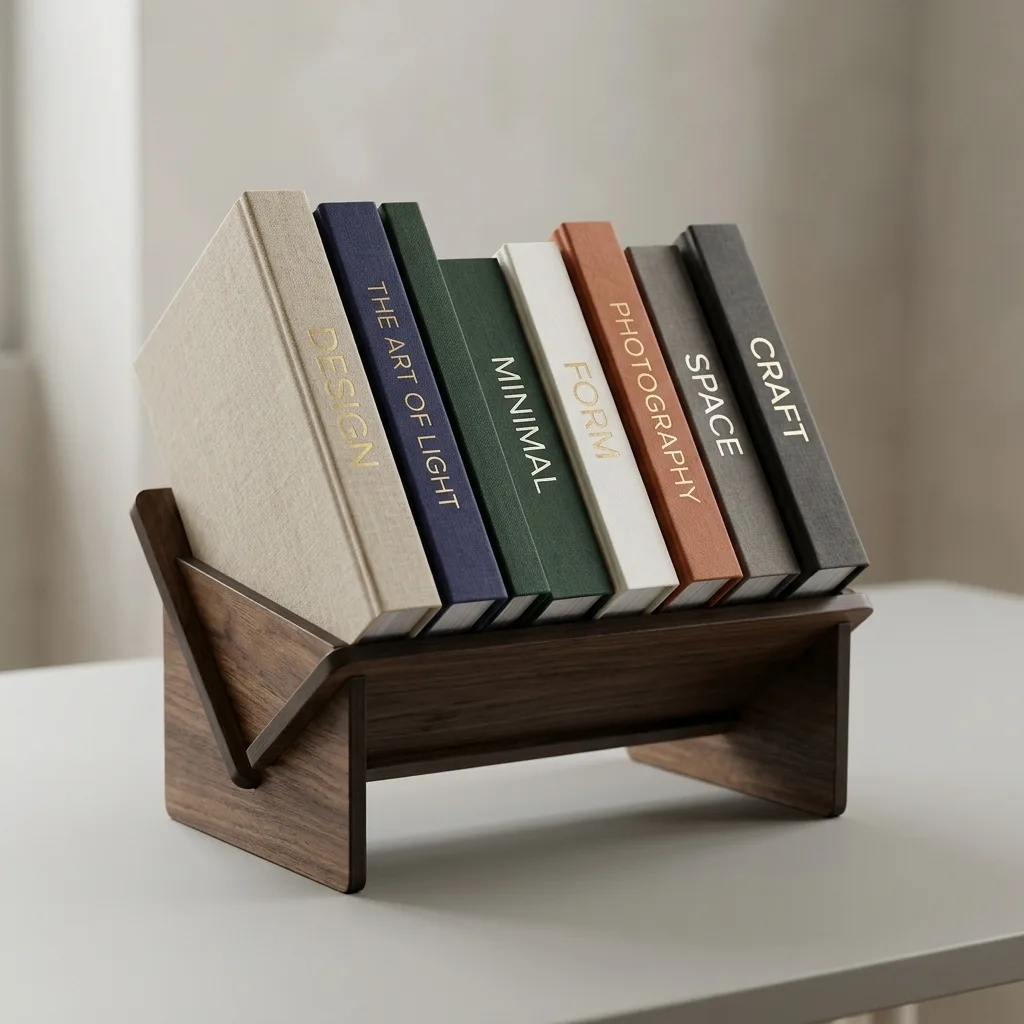

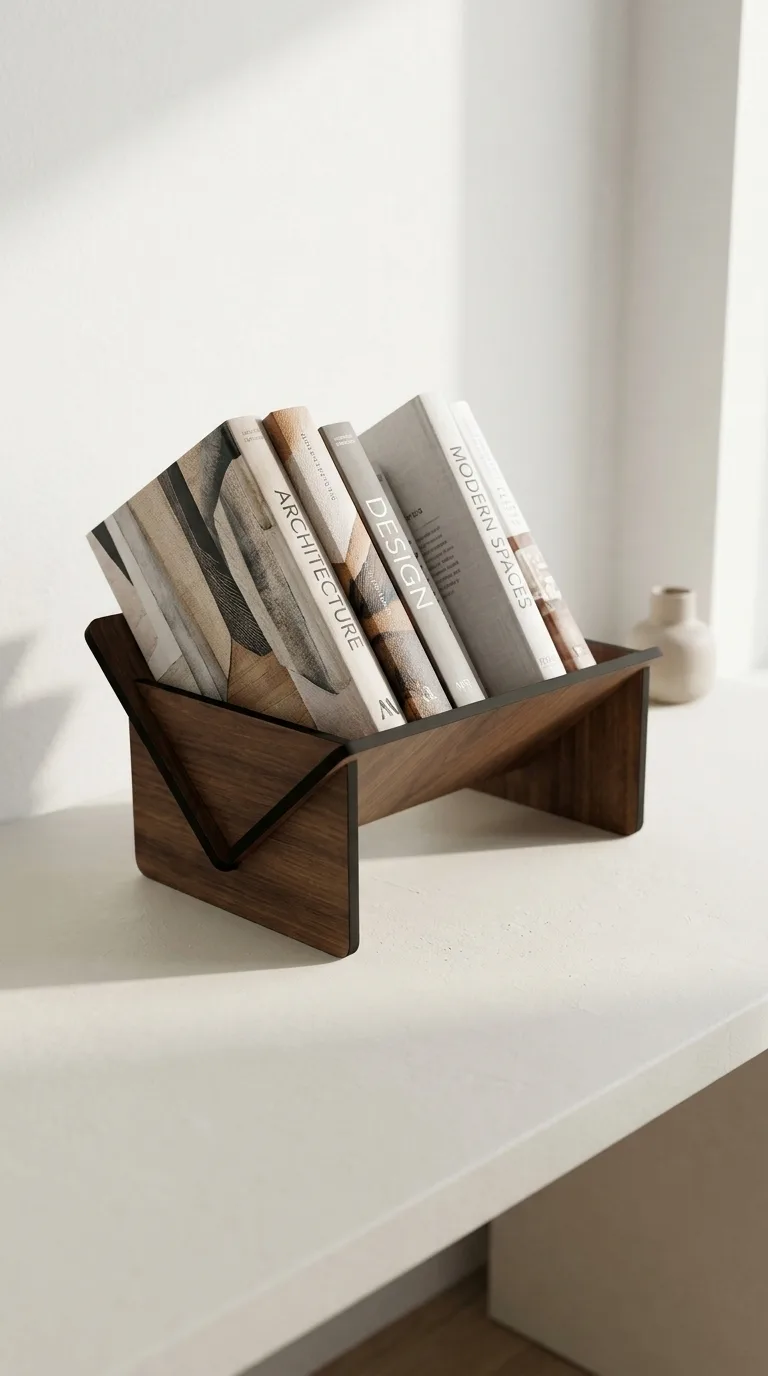

• Her açı için akçaağaç, ceviz, gri ve kırmızı renkte ön ve arka renderlar
• Açı karşılaştırma görseli (yan görünüş, aynı ölçek)
• Türkçe adım adım montaj kılavuzu (PDF)

DXF katmanları

• KESIM (siyah): kapalı kesim konturları
• NUMARA (mavi): parça numaraları, yalnızca bilgi amaçlı, kesilmez
• CIZIM (kırmızı) ve KAZIMA (yeşil): bu üründe boştur, kendi gravürünüzü ekleyebilirsiniz

Parça listesi

3 çeşit, 4 parça: 2 yan panel, 1 eğik raf, 1 arkalık. Çift kat sürümünde her parça 2 adet kesilir ve yapıştırılarak 5.6 mm kalınlık elde edilir.

Sık sorulan sorular

Çift kat 2.8 mm sürümü nasıl kullanılır?

Bu DXF dosyasında her parça iki adet yer alır. Parçalar kesildikten sonra ikişer ikişer ahşap tutkalı ile yapıştırılıp düz bir yüzeyde preslenir. Yuvalar 5.58 mm çizildiği için tutkal hattı kalın kalırsa yuva kenarlarını hafifçe zımparalamak yeterlidir.

Kitaplar sığar mı?

Raf derinliği 150 mm olduğu için standart roman, ders kitabı ve 17 cm enine kadar büyük boy kitaplar oturur. Arkalık 170 mm yüksektir; daha uzun kitaplar arkalığın üstünden taşar ancak eğim sayesinde güvenle yaslanır. 300 mm iç uzunluk yaklaşık 12 ila 20 kitap alır.

Tutkal gerekiyor mu?

Hayır. Raf ve arkalık tırnakları yan panellerdeki yuvalara sıkı geçer. Kalıcı montaj için arkalığın alt tırnaklarına ve panel yuvalarına az miktarda ahşap tutkalı sürülebilir.

Uzunluğu değiştirebilir miyim?

Evet. Yan paneller açıya bağlıdır ama uzunluktan bağımsızdır; raf ve arkalığı lazer programında aynı oranda uzatıp tırnakları uçlarda tutmanız yeterlidir.
