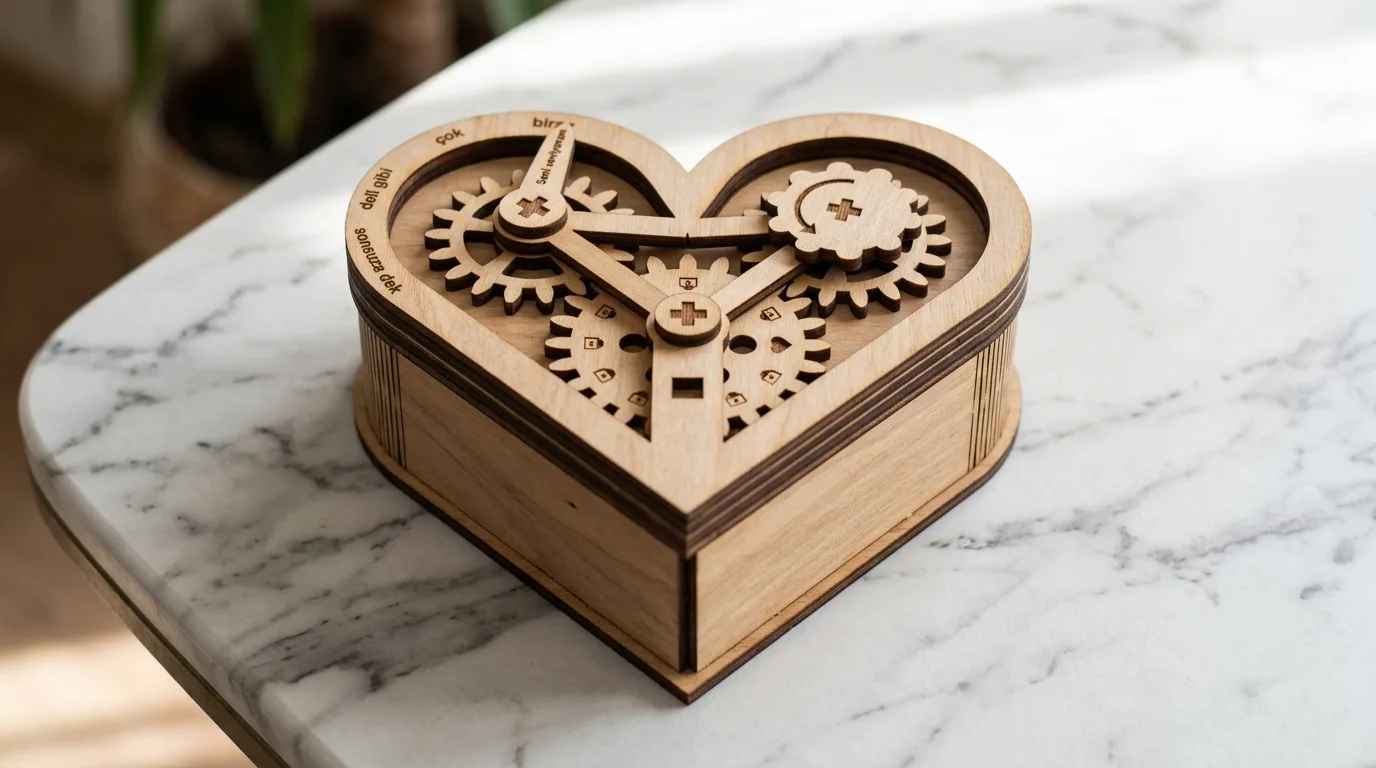

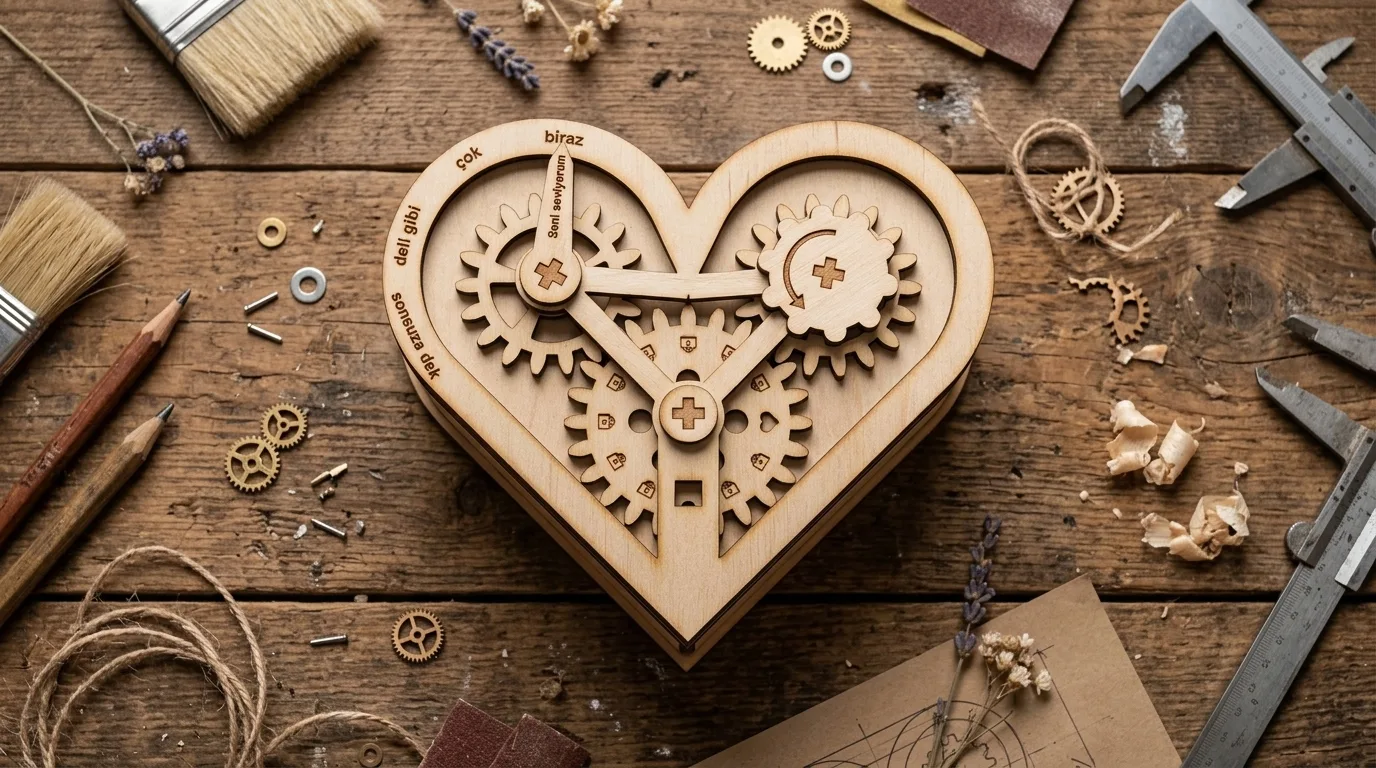

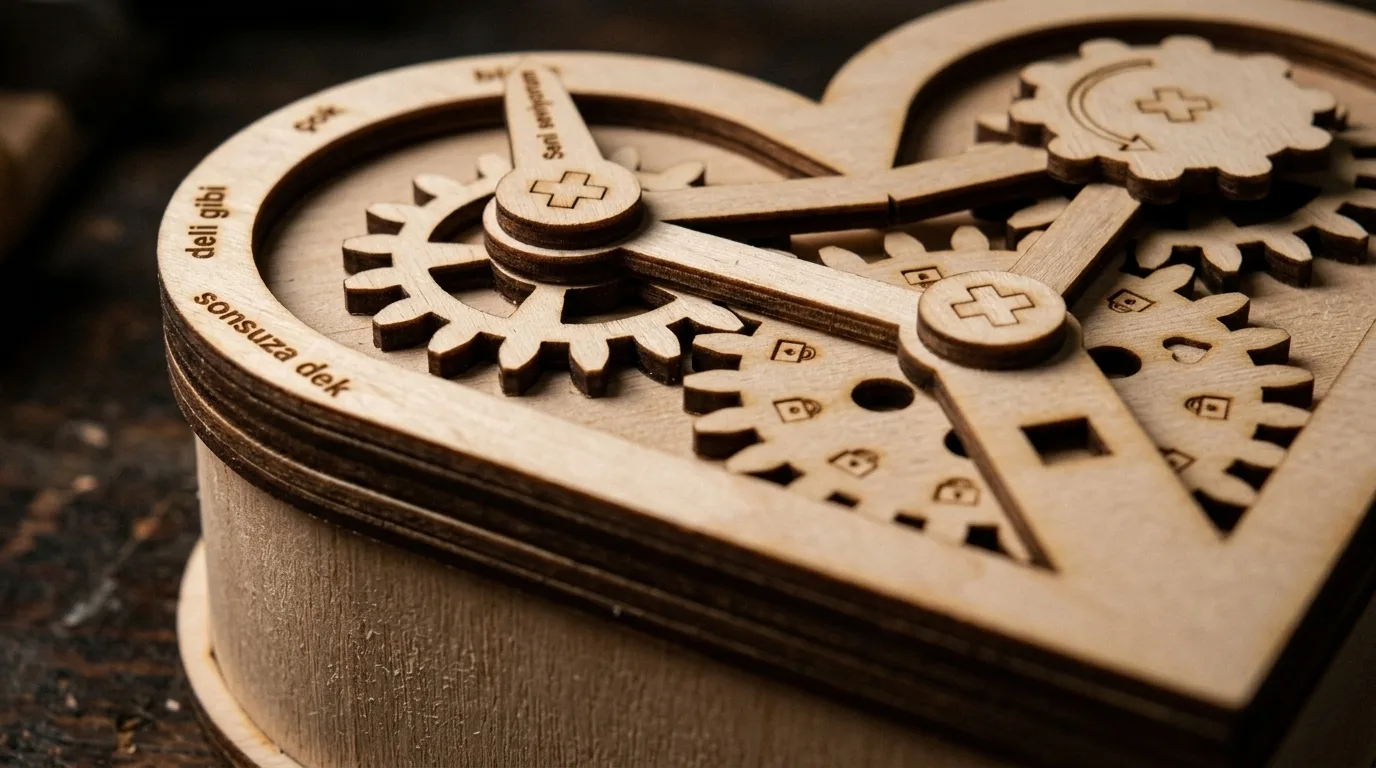

Bu dosya, kapağındaki topuz çevrildiğinde dişliler aracılığıyla ibreyi ve iki gizli kilit kamını birlikte döndüren mekanik kilitli kalp kutunun lazer kesim DXF çizimidir. İbre doğru yazıyı gösterip penceredeki kilit simgesi kalbe dönüşünce kapak açılır; diğer tüm konumlarda kutu kilitli kalır.

Ürün özellikleri

• Üç dişlili çalışan mekanizma: topuz, orta dişli ve ibre dişlisi evolvent profil ile hesaplandı
• Kapak altında iki kilit kamı, kutu çerçevesindeki dişlere takılarak kapağı tutar
• Türkçe kadran: biraz, çok, deli gibi, sonsuza dek ve ibrede Seni seviyorum yazısı
• Penceredeki kilit ve kalp göstergesi ile kilit durumu görünür
• Esnek bükme yarıklı kalp gövde, tırnak ve yuva geçmeli sağlam yapı
• Artı kesitli miller, montajda dişlileri doğru hizalamak için işaret çizgileri

Kullanım alanları

Sevgililer günü, yıl dönümü ve evlilik teklifi gibi özel günlerde hediye kutusu, takı ve küçük eşya saklama kutusu olarak kullanılabilir. Lazer kesim atölyelerinde satışa uygun, dikkat çekici bir üründür.

Ölçü tablosu

Dosya içeriği

• DXF çizim dosyası: siyah katman kesim, kırmızı katman çizim, yeşil katman kazıma, mavi katman parça numarası
• Numaralı kesim önizlemesi (PNG)

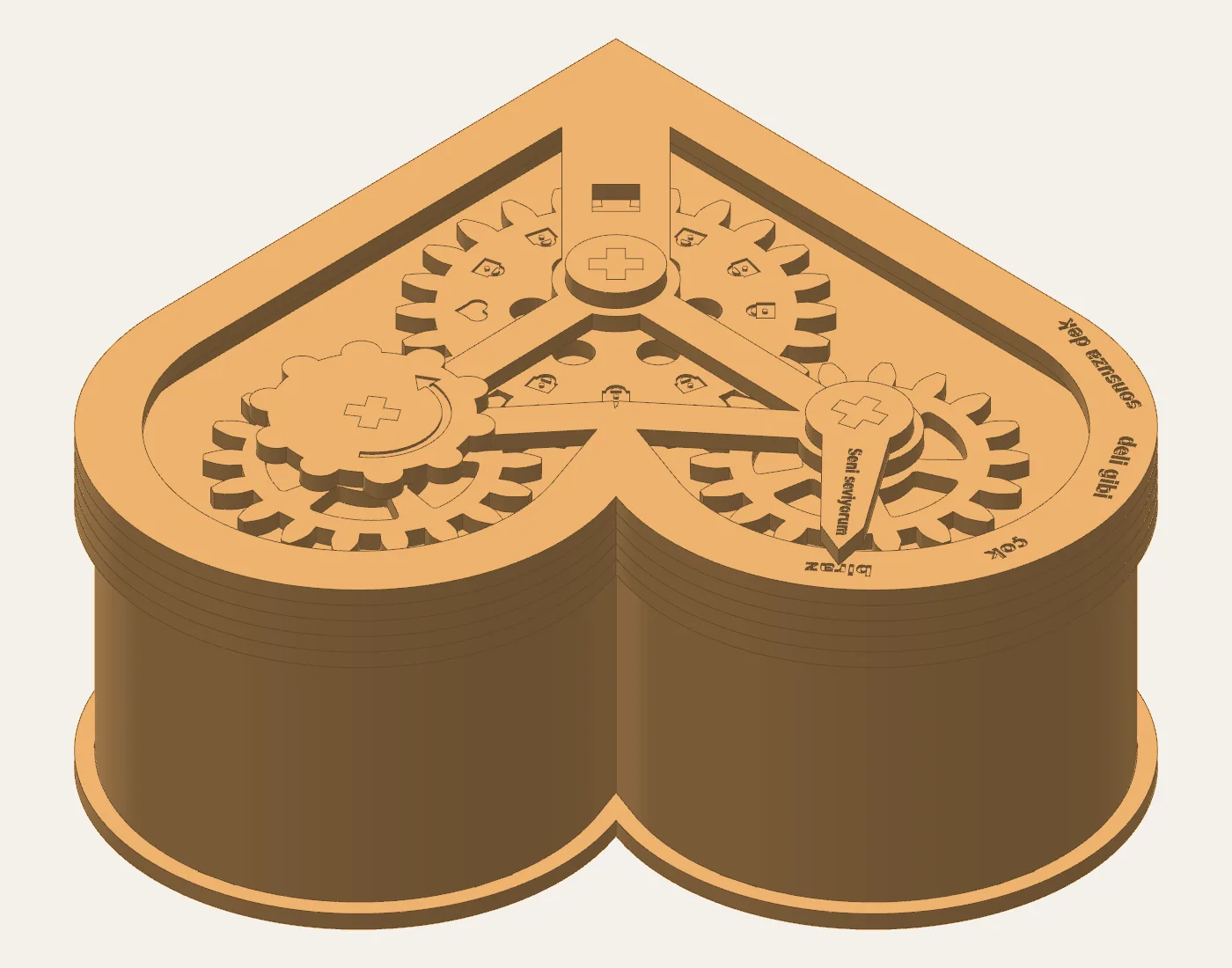

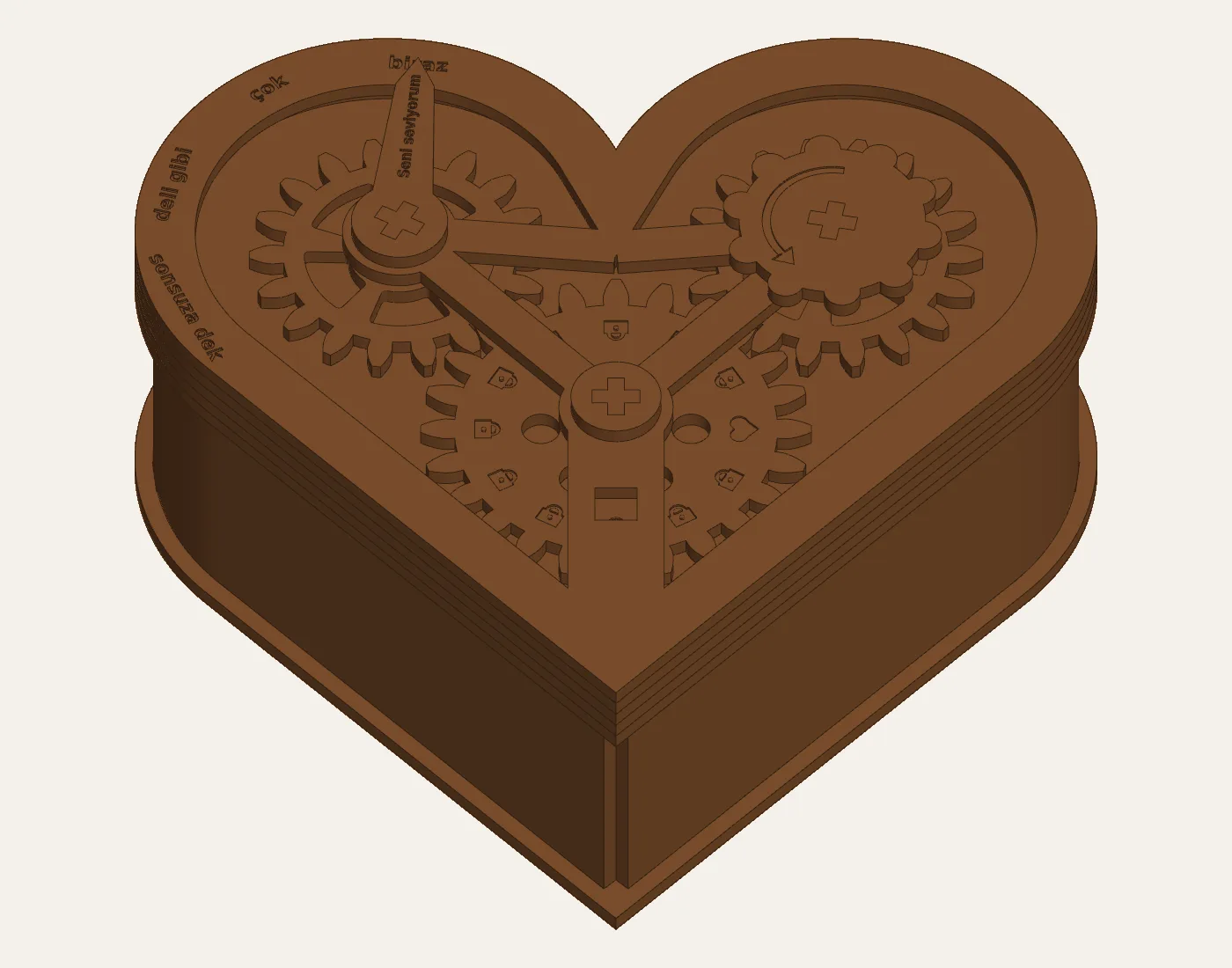

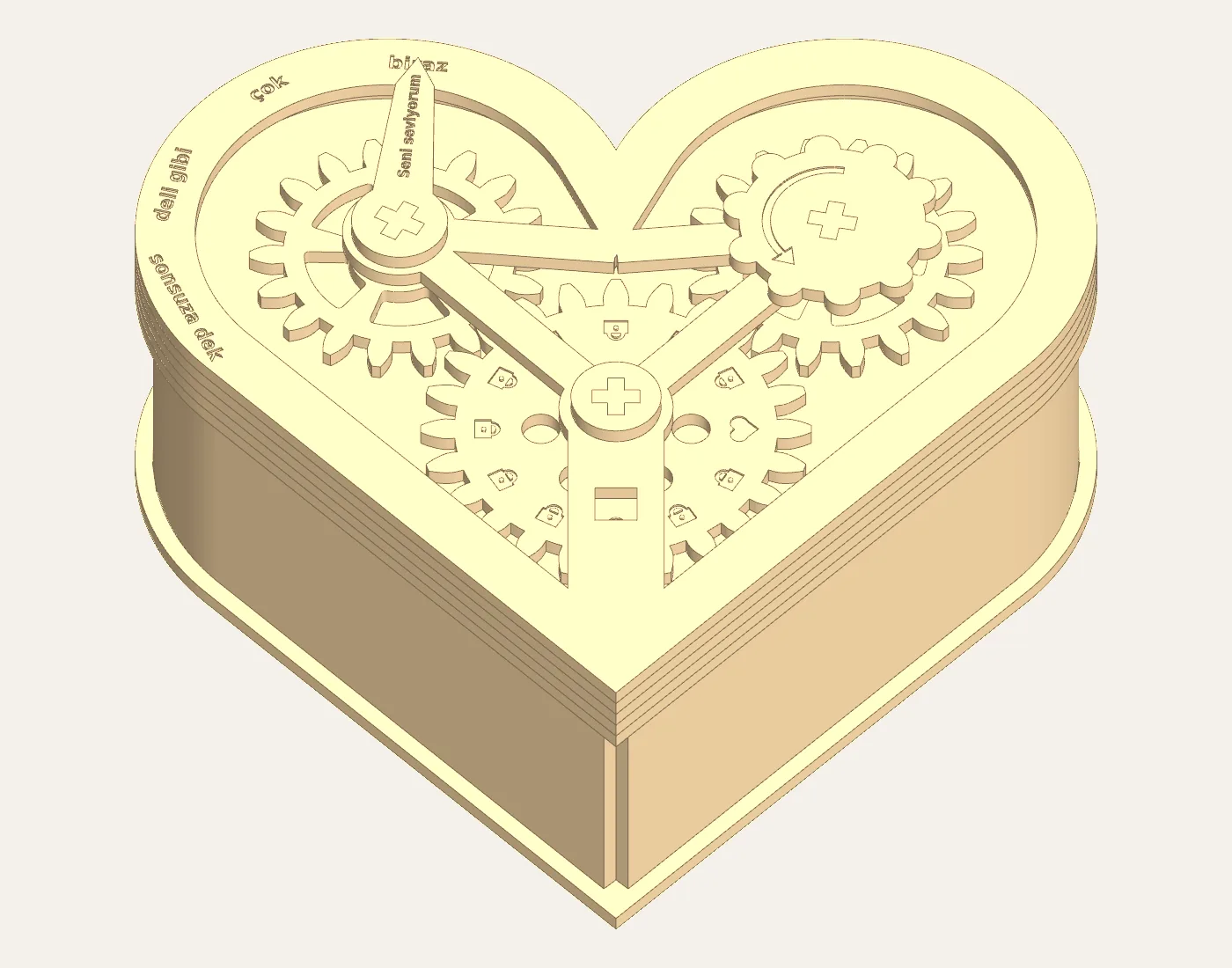

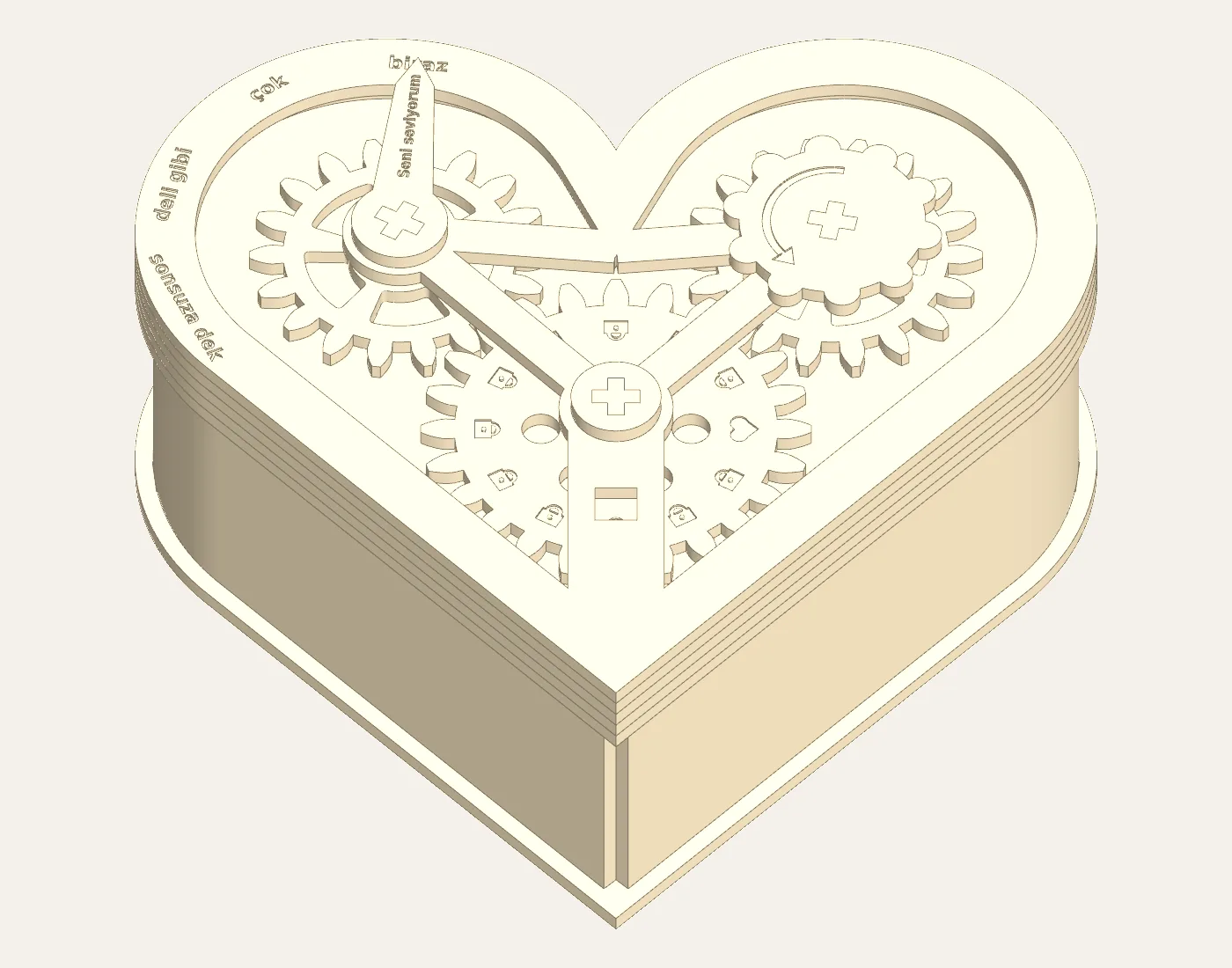

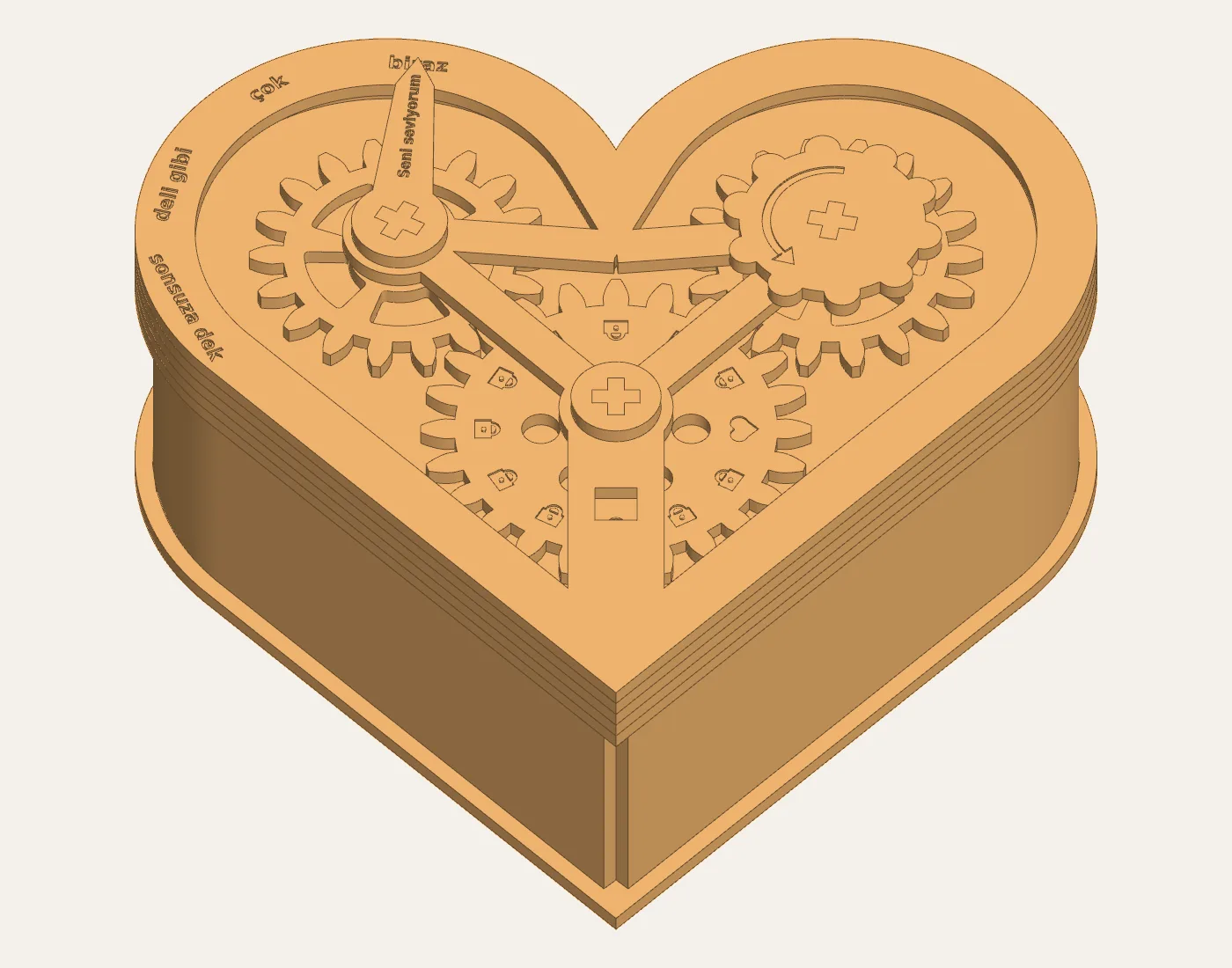

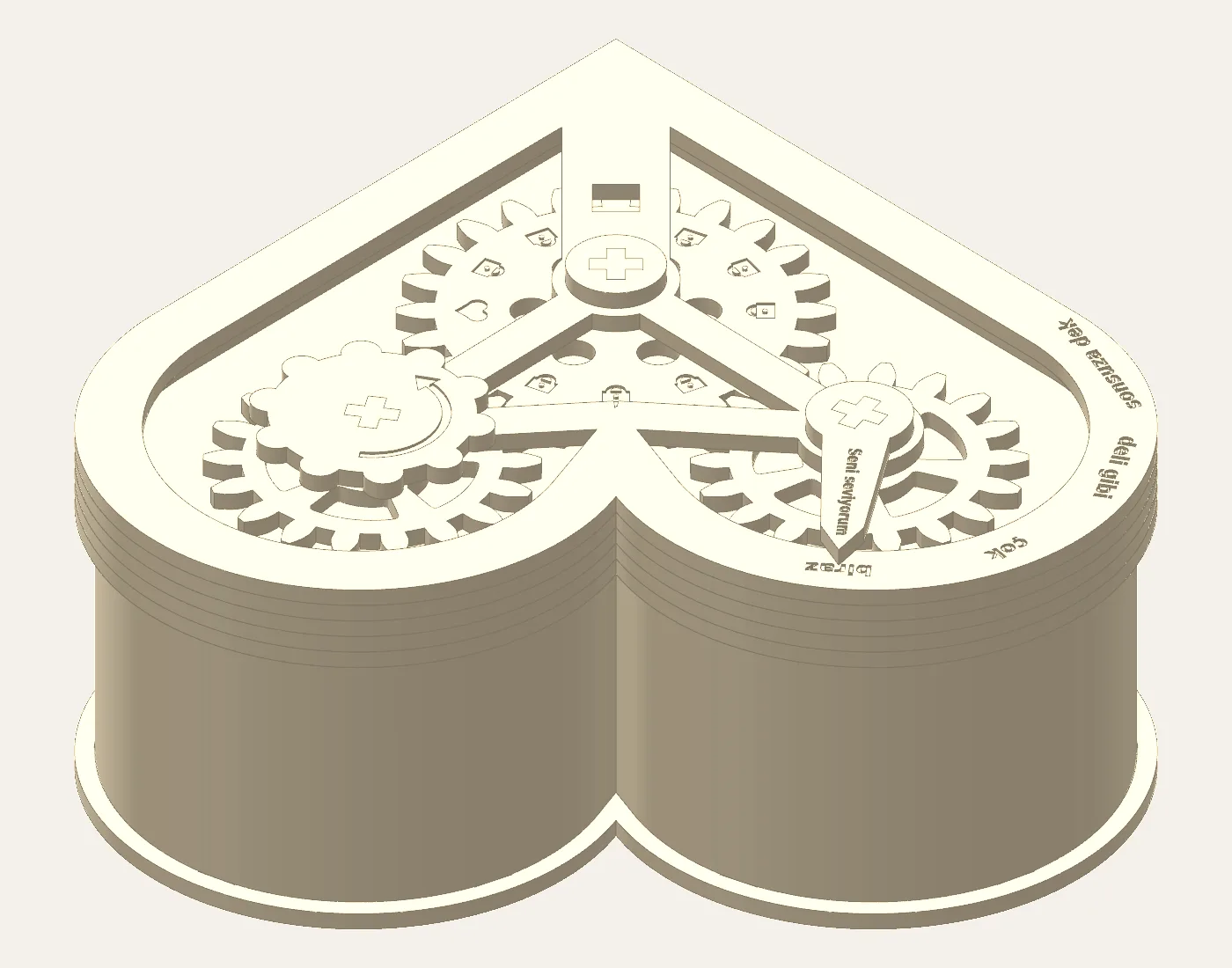

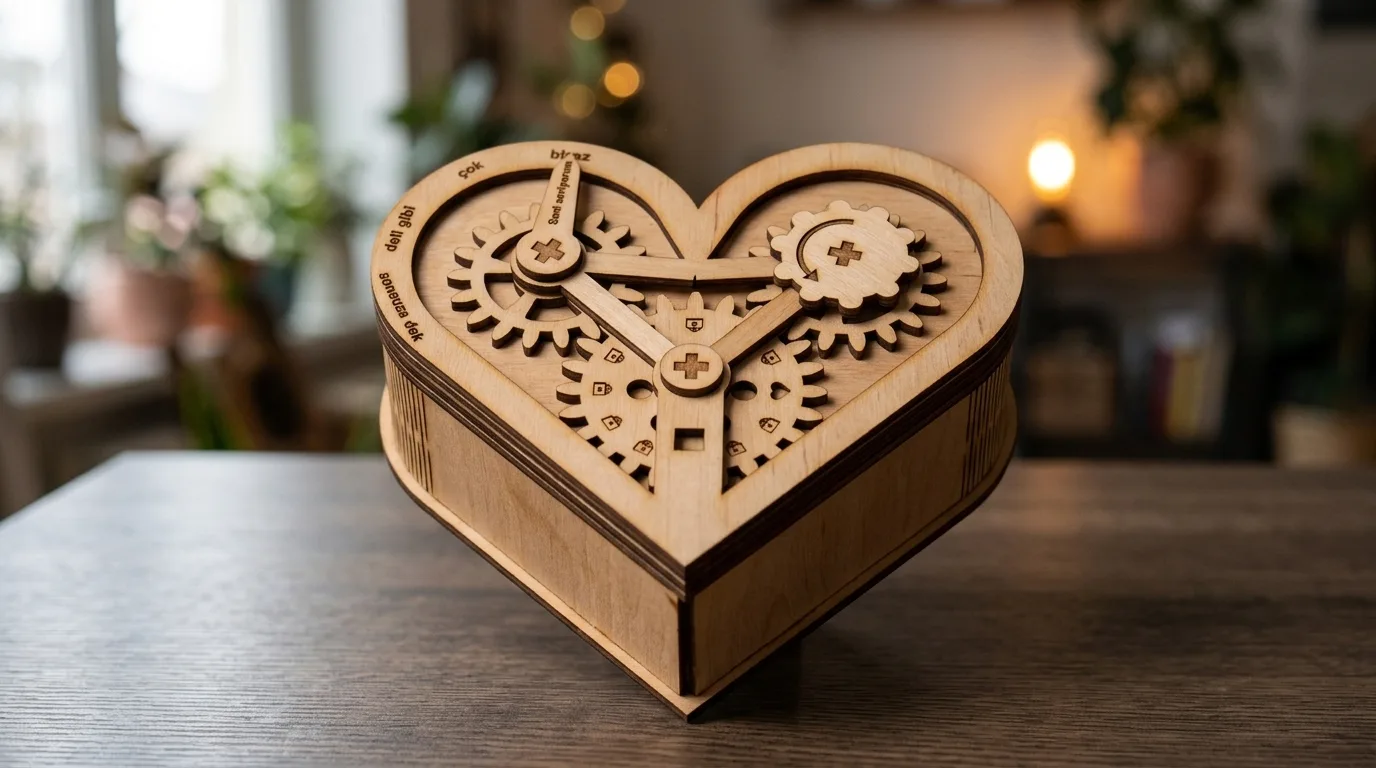

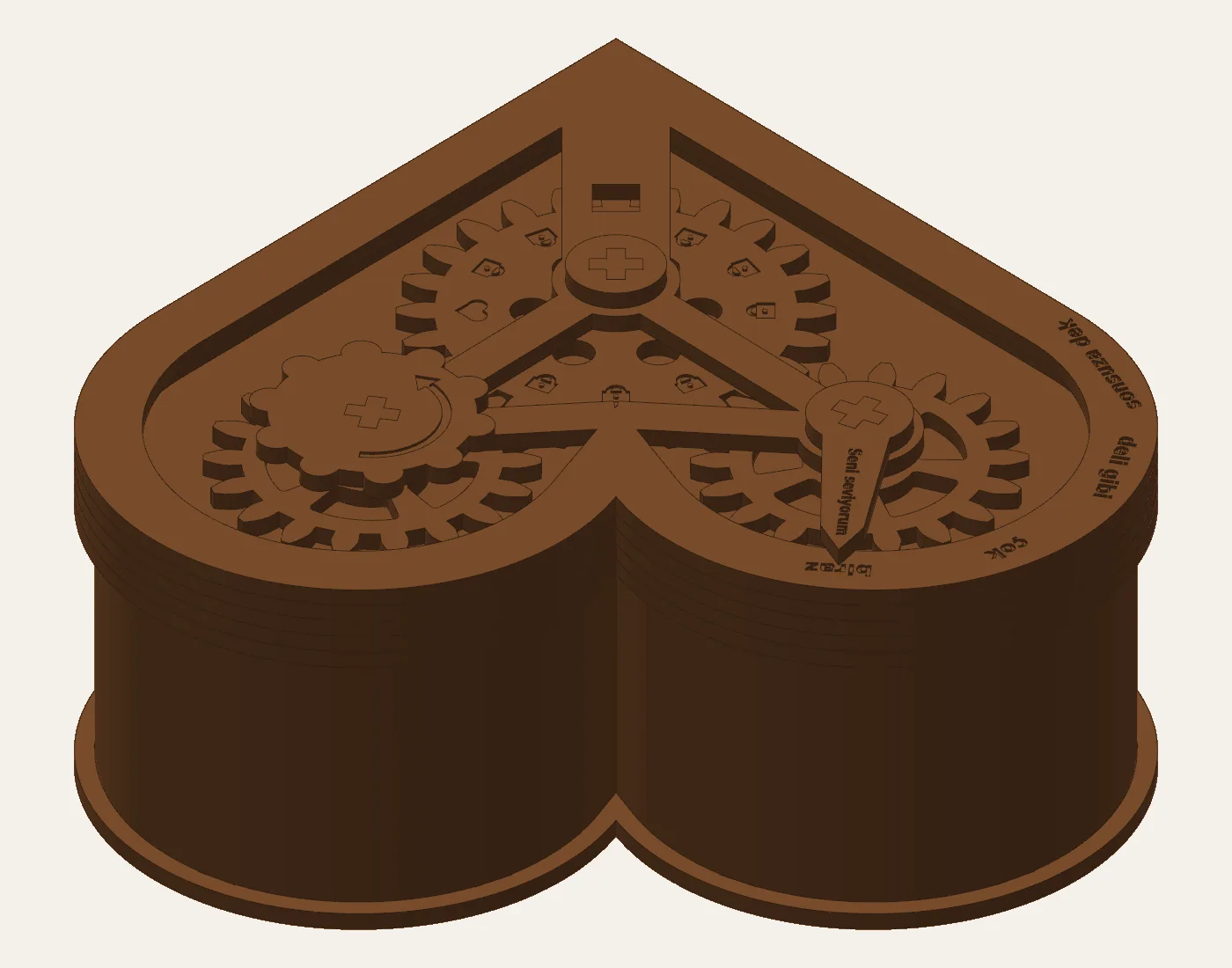

• Huş, ceviz, meşe ve akçaağaç renkli ürün görselleri
• Mekanizmanın nasıl çalıştığını gösteren animasyon (GIF)
• Türkçe adım adım montaj kılavuzu (PDF)

Sık sorulan sorular

Kutu nasıl açılır?

Topuzu ok yönünde çevirin. İbre sonsuza dek yazısına ve penceredeki gösterge kalp simgesine gelince kapağı yukarı kaldırın.

Hangi kalınlıkta MDF kullanılmalı?

Çizim 2.8 mm çift yüz boyalı MDF için hazırlanmıştır. Yuvalar 2.78 mm genişliğindedir, dosyaya ayrıca kerf ofseti uygulamayın.

Dişliler sıkışırsa ne yapmalıyım?

Diş yüzlerini ince zımparayla hafifçe alın ve dişlilerin kapak plakalarına yapışmadığından emin olun. Mil yataklarını büyütmeyin.

Kilit açılmıyorsa sebebi nedir?

Montajda dişlilerin üstündeki çizgiler kapak tabanındaki çizgilerle hizalanmamış olabilir. Dişliyi bir diş kaydırarak yeniden takın.
